Introdução ao Retificador de Onda Completa com Ponto Central
O retificador de onda completa é um dispositivo eletrônico utilizado para converter uma tensão alternada (AC) em uma tensão contínua (DC). Diferentemente do retificador de meia onda, que utiliza apenas metade do ciclo da onda alternada, o retificador de onda completa aproveita tanto a parte positiva quanto a negativa do ciclo, tornando a conversão mais eficiente.
Um dos designs mais comuns para esse tipo de retificador é o design com ponto central, que usa um transformador com uma tomada central e dois diodos. Este artigo descreverá o funcionamento, os componentes principais e as vantagens do retificador de onda completa com ponto central.
Funcionamento do Retificador com Ponto Central

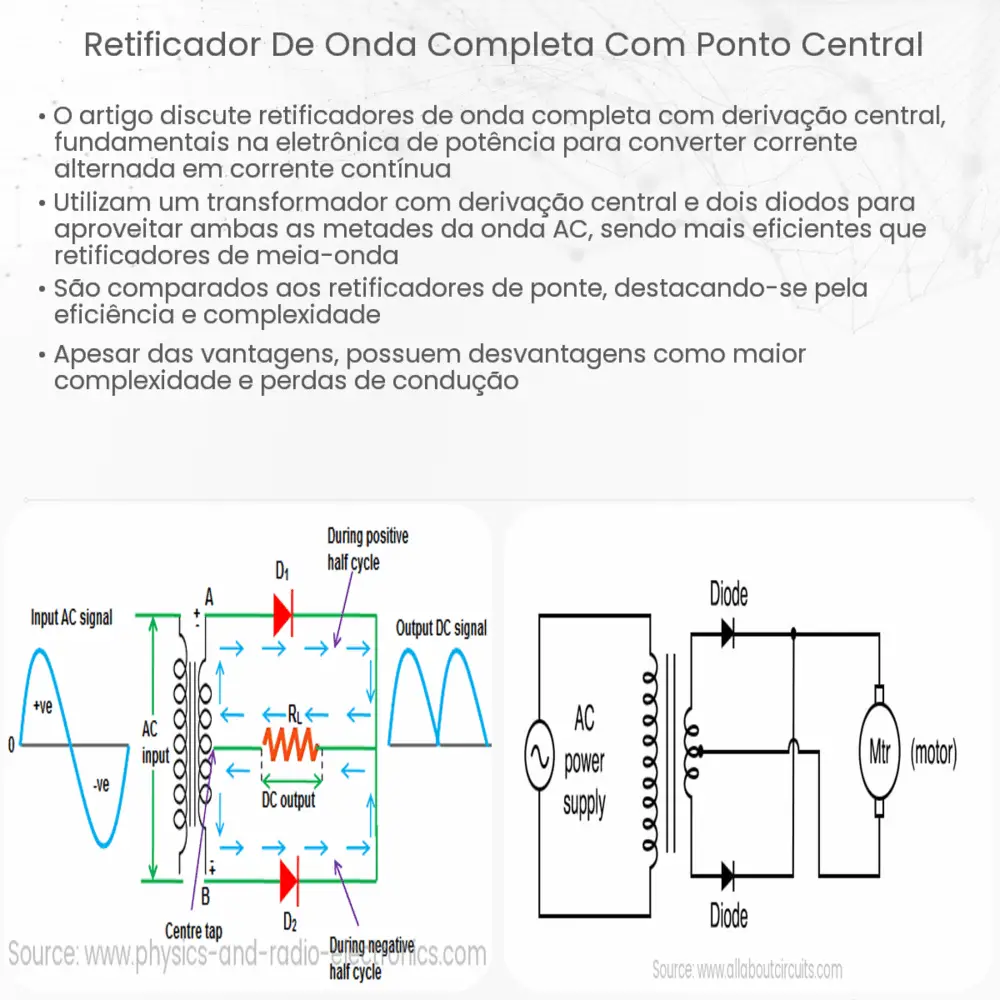

No retificador de onda completa com ponto central, a tomada central do transformador divide a tensão de saída em duas metades. Cada metade é retificada por um diodo diferente. Durante a metade positiva do ciclo de entrada, um dos diodos conduz enquanto o outro permanece desligado. Durante a metade negativa, o diodo oposto conduz.
Devido a essa operação alternada dos diodos, ambas as metades do ciclo AC são usadas, e a saída é uma tensão contínua que flutua em um nível mais alto do que o retificador de meia onda.
Componentes Principais
- Transformador com Tomada Central: Este é o componente chave. A tomada central, ou tap, divide a tensão de saída do transformador em duas metades iguais. Isso permite que cada diodo opere em metades diferentes do ciclo AC.
- Diodos: Dois diodos são usados para retificar as duas metades da tensão AC. Eles são posicionados de tal forma que um diodo conduz durante a metade positiva e o outro durante a metade negativa.
Esses componentes trabalham juntos para garantir que ambas as metades do ciclo AC sejam aproveitadas, resultando em uma tensão DC mais estável e de maior amplitude do que seria obtido com um retificador de meia onda.
Vantagens do Retificador com Ponto Central
- Maior eficiência na conversão de AC para DC, pois utiliza ambos os ciclos da onda.
- Fornece uma tensão de saída DC de amplitude maior em comparação com retificadores de meia onda.
- Operação mais suave com menos variação na tensão de saída.
Embora haja muitas vantagens, também existem algumas desvantagens e considerações a serem feitas ao optar por este tipo de retificador, que abordaremos na próxima seção.
Desvantagens e Considerações
Como todo dispositivo ou configuração, o retificador de onda completa com ponto central não está isento de desvantagens:
- Complexidade do transformador: A necessidade de um transformador com tomada central pode tornar o design e a fabricação um pouco mais complexos e caros em comparação com um retificador de meia onda.
- Perdas nos diodos: Embora a eficiência de conversão seja melhorada, ainda há perdas nos diodos devido à queda de tensão direta, especialmente quando a corrente de carga é alta.
- Tamanho e peso: A inclusão do transformador pode aumentar o tamanho e o peso do dispositivo final, tornando-o menos adequado para aplicações compactas.
Apesar dessas desvantagens, é essencial considerar o contexto e as necessidades específicas da aplicação ao escolher o tipo de retificador. Para aplicações que necessitam de uma tensão DC mais estável e de maior amplitude, os benefícios do retificador de onda completa com ponto central geralmente superam suas desvantagens.
Conclusão
O retificador de onda completa com ponto central é uma solução eficaz para converter tensão alternada em tensão contínua, aproveitando ao máximo os ciclos positivo e negativo da onda. Embora traga consigo diversas vantagens, como uma maior eficiência e uma saída DC mais estável, é crucial estar ciente de suas desvantagens e considerações ao implementá-lo em um sistema.
Em aplicações onde a estabilidade da tensão e a eficiência são cruciais, o retificador de onda completa pode ser a escolha ideal. No entanto, sempre é aconselhável avaliar todas as opções disponíveis e considerar os requisitos específicos de cada aplicação antes de se decidir por uma solução de retificação.
