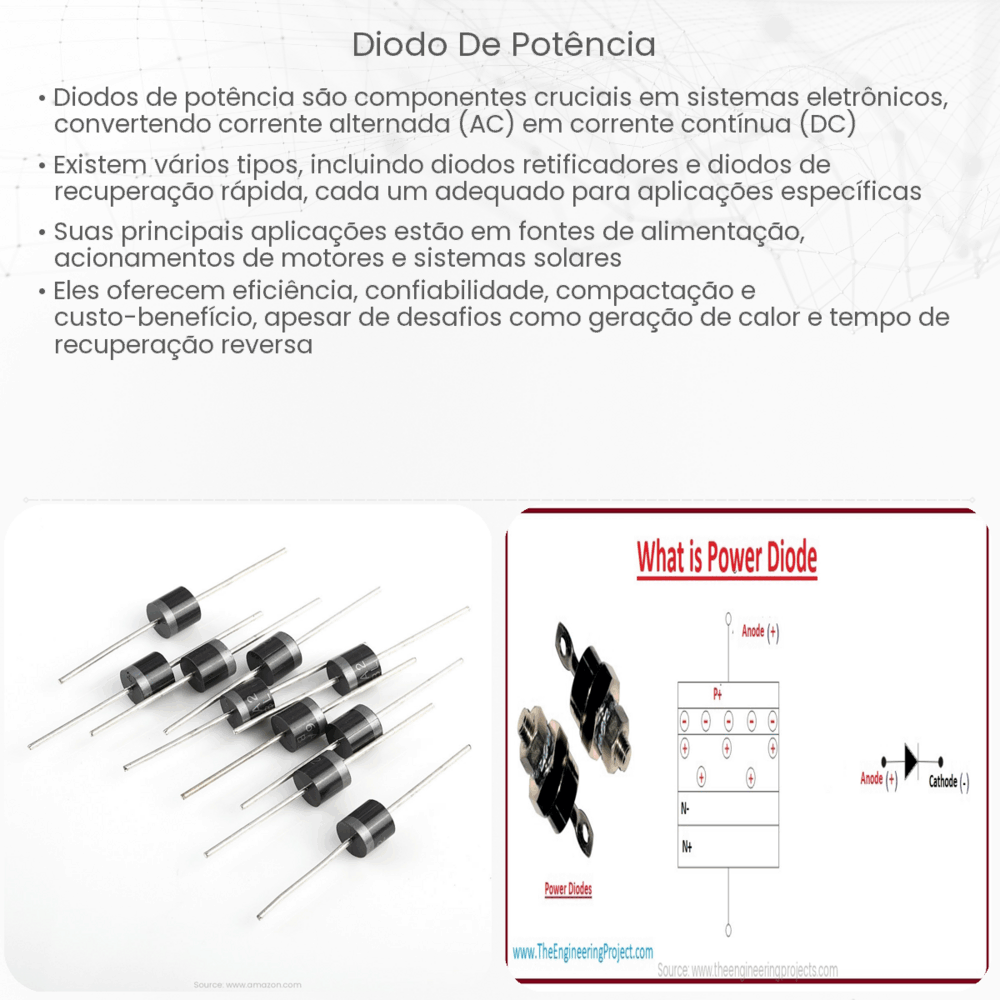

O que é um Diodo de Potência?
Um diodo é um componente eletrônico semicondutor unidirecional que permite a passagem de corrente elétrica em apenas uma direção. O diodo de potência é uma variante específica do diodo convencional, projetado para operar a altas correntes e altas tensões, sendo amplamente utilizado em aplicações de eletrônica de potência.
Funcionamento Básico
Assim como qualquer outro diodo, o diodo de potência possui duas terminais: o anodo e o catodo. Quando uma tensão positiva é aplicada ao anodo (em relação ao catodo), o diodo conduz a corrente elétrica. No entanto, quando a tensão é invertida, o diodo bloqueia a passagem da corrente, funcionando como um interruptor aberto.
Características dos Diodos de Potência
- Tensão de ruptura: Refere-se à tensão máxima que o diodo pode suportar sem conduzir corrente no sentido reverso. Atingir ou ultrapassar esta tensão pode danificar o diodo.
- Corrente de condução máxima: É o máximo de corrente que o diodo pode conduzir sem sofrer danos. Esta corrente varia de acordo com o design e materiais utilizados na fabricação do diodo.
- Recuperação reversa: Em algumas aplicações, é importante considerar o tempo que o diodo leva para parar de conduzir após a tensão ser invertida.
Aplicações dos Diodos de Potência
Devido às suas características únicas, os diodos de potência são essenciais em uma variedade de aplicações de eletrônica de potência, incluindo:
- Fontes de alimentação comutadas, onde são usados para retificar a corrente alternada (AC) em corrente contínua (DC).
- Controle de velocidade de motores elétricos.
- Conversores AC/DC e DC/DC.
- Proteção de circuitos contra surtos de tensão.
Essas são apenas algumas das muitas aplicações em que os diodos de potência desempenham um papel crucial. Graças à sua capacidade de operar em condições de alta tensão e corrente, eles são uma ferramenta indispensável para engenheiros e técnicos na área da eletrônica de potência.
Construção e Materiais
A construção de diodos de potência varia de acordo com sua aplicação e as especificações desejadas. Eles são geralmente feitos de materiais semicondutores, como silício ou germânio. No entanto, o silício é o material mais comum devido à sua abundância e características elétricas favoráveis.
[Continue…]
Tipos Comuns de Diodos de Potência
Há vários tipos de diodos de potência disponíveis no mercado, cada um com características e aplicações específicas. Alguns dos mais comuns incluem:
- Diodos Schottky: Conhecidos por sua baixa tensão direta e tempo de recuperação ultra-rápido, são ideais para aplicações de alta frequência.
- Diodos de Recuperação Rápida: São projetados para ter um tempo de desligamento rápido, o que é crucial para aplicações de comutação de alta frequência.
- Diodos de Junção PIN: Usados principalmente para aplicações de radiofrequência e detecção de radiação.
- Diodos de Avalanche: Projetados para operar na região de avalanche, o que os torna úteis para proteção contra surtos de tensão.
Considerações ao Selecionar um Diodo de Potência
Quando se trata de escolher o diodo de potência correto para uma aplicação específica, vários fatores devem ser considerados:
- Tensão Máxima e Corrente: É essencial selecionar um diodo que possa suportar a tensão e corrente máximas esperadas na aplicação.
- Frequência de Operação: Para aplicações de alta frequência, diodos com tempos de recuperação rápidos são preferíveis.
- Temperatura de Operação: Em ambientes de alta temperatura, é crucial escolher diodos projetados para tais condições.
- Características de Condução: As propriedades de condução, como tensão direta e resistência, podem afetar a eficiência do circuito.
Conclusão
O diodo de potência é um componente essencial na eletrônica moderna, especialmente em aplicações que exigem alta tensão e corrente. Com uma variedade de tipos e especificações disponíveis, os engenheiros têm a flexibilidade de escolher o diodo ideal para suas necessidades. No entanto, uma seleção cuidadosa, levando em consideração as demandas específicas da aplicação, é crucial para garantir o funcionamento eficiente e seguro do circuito. Com seu papel inestimável na conversão e controle de energia, os diodos de potência continuarão a ser uma pedra angular da eletrônica de potência no futuro previsível.
