Introdução às Chaves Analógicas
Em um mundo dominado pela eletrônica digital, pode ser fácil esquecer a importância e relevância das tecnologias analógicas. Dentre elas, as chaves analógicas são componentes cruciais em muitos circuitos e dispositivos. Estas chaves são usadas para conectar ou desconectar caminhos de sinais analógicos sem a introdução de muita distorção ou ruído.
O que são Chaves Analógicas?
Chaves analógicas são dispositivos eletrônicos que permitem ou bloqueiam a passagem de um sinal analógico entre um ponto de entrada e um ponto de saída. Ao contrário dos relés mecânicos, que usam contatos físicos para realizar essa função, as chaves analógicas operam eletronicamente, frequentemente usando transistores como elementos de comutação.
Funcionamento das Chaves Analógicas

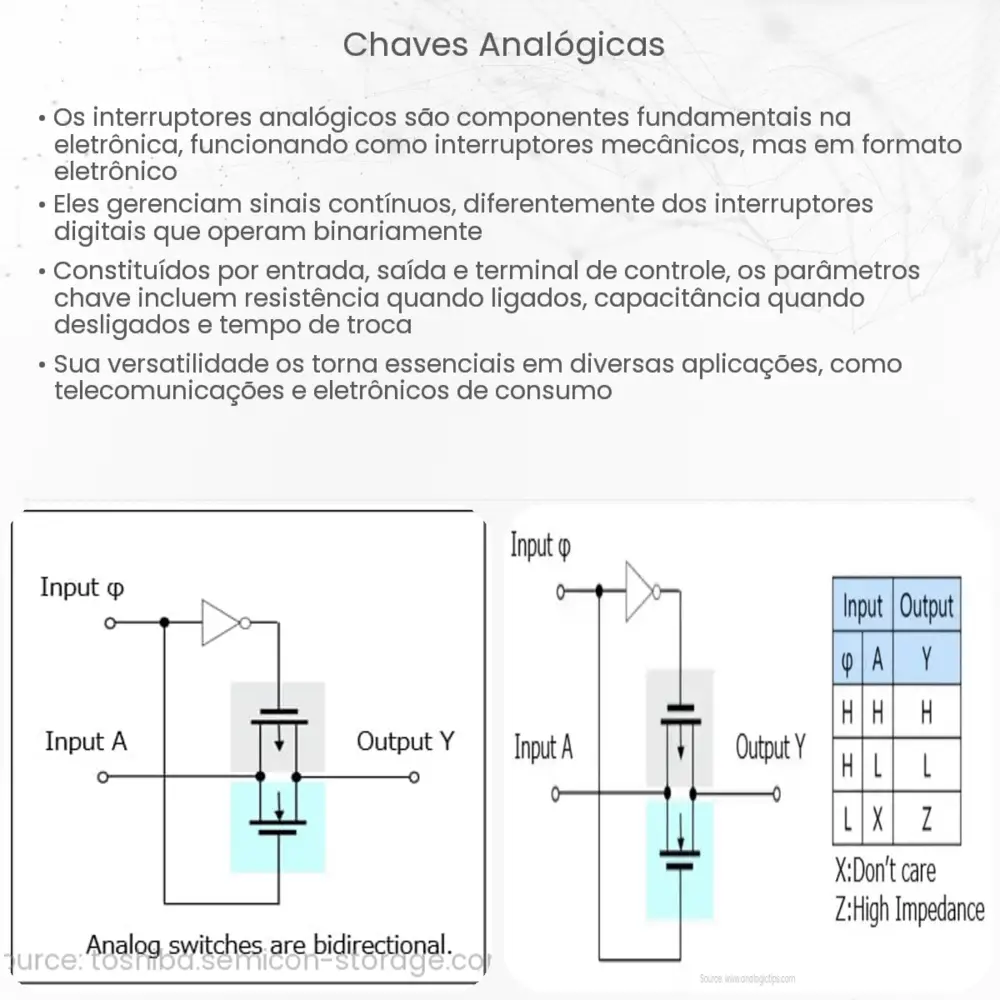

As chaves analógicas geralmente usam transistores de efeito de campo (FET) como elementos de comutação. Em uma configuração simples, quando um FET está “ligado”, permite que o sinal passe, e quando está “desligado”, bloqueia o sinal. O controle dessa ação é normalmente realizado por um sinal de controle elétrico, que pode vir de uma lógica digital ou outra fonte.
Aplicações Comuns
- Multiplexação de sinais: Quando há necessidade de enviar vários sinais através de um único canal, as chaves analógicas atuam como seletores, escolhendo qual sinal deve passar a cada momento.
- Conversores Analógico-Digitais (ADCs): Muitos ADCs usam chaves analógicas para amostrar sinais ou para construir circuitos de referência.
- Circuitos de ganho variável: Em sistemas de comunicação e áudio, pode haver a necessidade de ajustar o ganho de um sinal. As chaves analógicas podem ser usadas para selecionar diferentes valores de resistores em um circuito, alterando assim seu ganho.
Vantagens e Limitações
As chaves analógicas oferecem diversas vantagens em relação às chaves mecânicas, como velocidade de comutação rápida, menor consumo de energia e maior confiabilidade. No entanto, elas também apresentam algumas limitações, como uma resistência “on” não perfeitamente nula e uma capacidade “off” não infinita, o que pode introduzir pequenas distorções no sinal.
Na próxima seção, aprofundaremos nossa discussão sobre as especificações técnicas e a evolução da tecnologia de chaves analógicas, bem como seu papel em sistemas eletrônicos mais avançados.
Especificidades Técnicas das Chaves Analógicas
Ao avaliar ou projetar com chaves analógicas, é essencial considerar algumas especificações-chave. Estas incluem:
- Resistência de Liga (“on-resistance”): É a resistência medida quando a chave está em seu estado “ligado”. Idealmente, essa resistência seria zero, mas na prática, há sempre algum valor associado.
- Tempo de Comutação: Refere-se ao tempo que a chave leva para mudar de seu estado “desligado” para “ligado” e vice-versa.
- Tensão de Alimentação: A faixa de tensões em que a chave analógica pode operar eficientemente.
- Isolamento: Mede a capacidade da chave de isolar o sinal de entrada do sinal de saída quando está no estado “desligado”.
Avanços Tecnológicos
Ao longo dos anos, as chaves analógicas passaram por diversas evoluções. Os avanços no design e fabricação de semicondutores permitiram que essas chaves operassem em frequências mais altas, com menor resistência de “on” e com melhor eficiência. Além disso, os tamanhos dos componentes diminuíram significativamente, permitindo sua integração em dispositivos cada vez menores.
Conclusão
As chaves analógicas são componentes essenciais em uma vasta gama de aplicações eletrônicas, desde a multiplexação de sinais até a regulação de ganho em sistemas de áudio. Embora possam parecer simples em sua operação, a tecnologia por trás delas é complexa e em constante evolução. A sua capacidade de operar de forma rápida e eficiente, com baixa distorção e consumo de energia, faz das chaves analógicas uma ferramenta inestimável para engenheiros e designers. À medida que a eletrônica avança, é provável que continuemos a ver inovações nesta área, expandindo ainda mais as capacidades e aplicações desses componentes vitais.
