Introducción al Transistor Bipolar de Unión (TBJ)
El Transistor Bipolar de Unión (TBJ o BJT por sus siglas en inglés) es un componente semiconductor esencial que ha sido fundamental en el desarrollo y evolución de la tecnología electrónica. A lo largo de este artículo, exploraremos en profundidad las características y aplicaciones de este versátil dispositivo.
Concepto y Principios Básicos

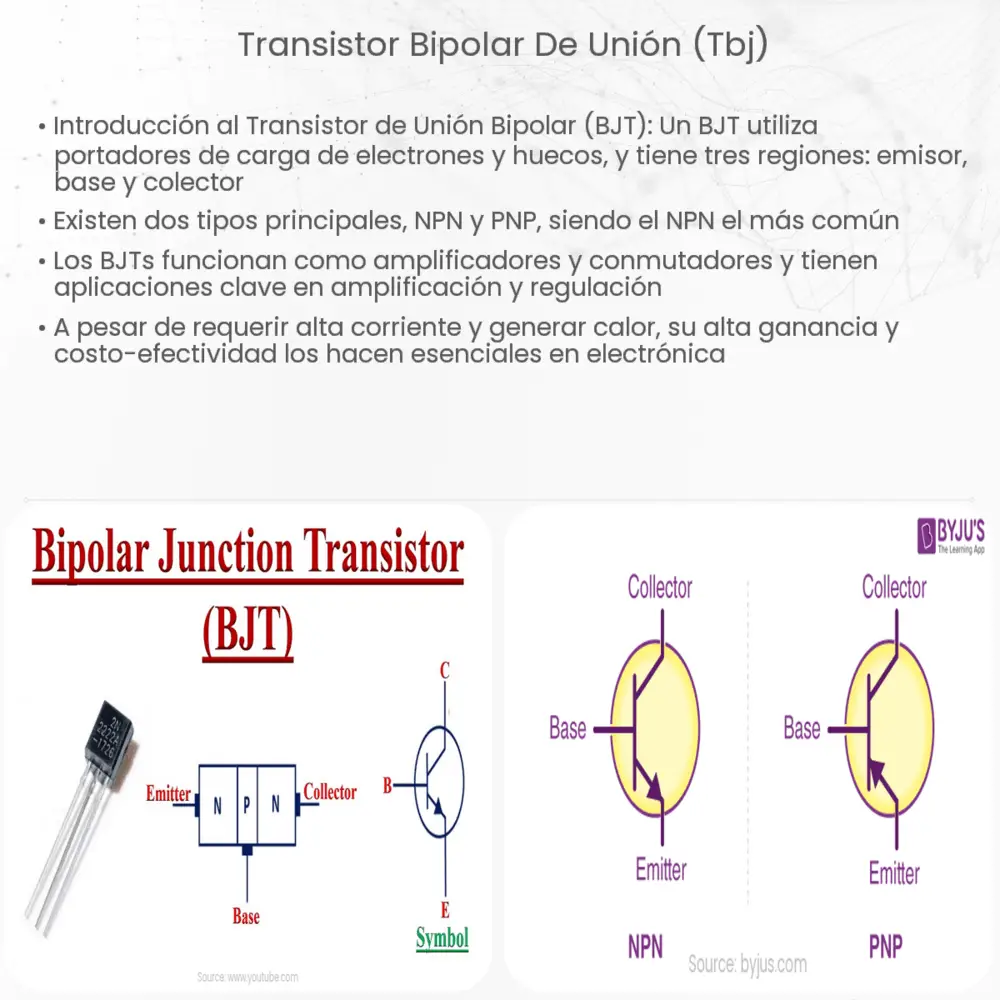

El TBJ es un dispositivo de tres capas, dos de las cuales son del mismo tipo, ya sea P (positivo) o N (negativo), y la tercera capa es del tipo opuesto. Según esta configuración, existen dos tipos de TBJ: NPN y PNP. Las tres capas forman dos uniones pn, dando lugar a tres terminales denominados emisor, base y colector. El nombre «bipolar» se debe a que la conducción involucra a ambos tipos de portadores de carga, es decir, electrones y huecos.
- Emisor: Esta es la sección del transistor donde se inyectan los portadores de carga. Es de tipo P para un transistor PNP y de tipo N para un transistor NPN.
- Base: Es la región central y generalmente es muy delgada. Controla el flujo de portadores de carga.
- Colector: Es la región donde se recogen los portadores de carga. En la mayoría de los casos, es del mismo tipo que el emisor.
Funcionamiento del Transistor Bipolar de Unión
El funcionamiento de un TBJ se basa en el control del flujo de portadores de carga a través de sus tres regiones. En condiciones normales, la unión entre la base y el emisor está polarizada en directa, permitiendo el paso de los portadores de carga, mientras que la unión entre el colector y la base está polarizada en inversa, bloqueando el paso de los portadores.
Por lo tanto, el flujo de carga puede ser controlado mediante la modulación de la corriente en la unión base-emisor. Esto permite que el transistor actúe como un interruptor (abriendo o cerrando el paso de corriente) o como un amplificador (modulando la corriente en una proporción definida).
Las aplicaciones de estos transistores son vastas, desde circuitos de conmutación hasta etapas de amplificación en radios y televisores. Los transistores TBJ han sido la base de la revolución de la electrónica moderna, y a pesar de la llegada de dispositivos más sofisticados como los transistores de efecto de campo (FET), siguen siendo ampliamente utilizados.
Características del Transistor Bipolar de Unión
Algunas características esenciales de los transistores TBJ incluyen su factor de amplificación, denominado ganancia de corriente, y su capacidad para operar en diferentes regiones, dependiendo de cómo se polaricen las uniones.
- Región Activa: En esta región, el transistor actúa como un amplificador. La unión base-emisor está polarizada directamente y la unión base-colector polarizada inversamente. Este es el modo de operación más comúnmente utilizado.
- Región de Corte: Aquí, tanto la unión base-emisor como la base-colector están polarizadas inversamente. El transistor está apagado en este estado y no hay corriente fluyendo a través de él.
- Región de Saturación: En esta región, ambas uniones están polarizadas directamente. El transistor está totalmente encendido y la corriente fluye libremente a través de él.
Aplicaciones del Transistor Bipolar de Unión
Los transistores TBJ tienen una amplia variedad de aplicaciones. Son fundamentales en circuitos de amplificación de señal, donde convierten una señal de baja potencia en una de alta potencia. Además, se utilizan en circuitos de conmutación, en dispositivos como osciladores y en la generación de formas de onda en los equipos de comunicación. También son esenciales en la regulación de la potencia eléctrica y en la creación de interfaces entre diferentes partes de un sistema electrónico.
En resumen, los transistores TBJ son una pieza fundamental en numerosos dispositivos y sistemas electrónicos. A pesar de los avances en la tecnología de semiconductores, su relevancia y aplicación siguen siendo significativas.
Conclusión
El Transistor Bipolar de Unión es una herramienta esencial en la electrónica. Con su capacidad para actuar como un interruptor o un amplificador, ha hecho posible el desarrollo de una amplia variedad de tecnologías, desde radios y televisores hasta sistemas de comunicación modernos. Aunque los transistores más nuevos y más sofisticados han surgido con el paso del tiempo, el TBJ sigue siendo un componente fundamental en el mundo de la electrónica debido a su versatilidad y eficacia.
