Descubre cómo funcionan los sensores de corriente de efecto Hall, sus tipos, aplicaciones y su papel esencial en la electrónica.

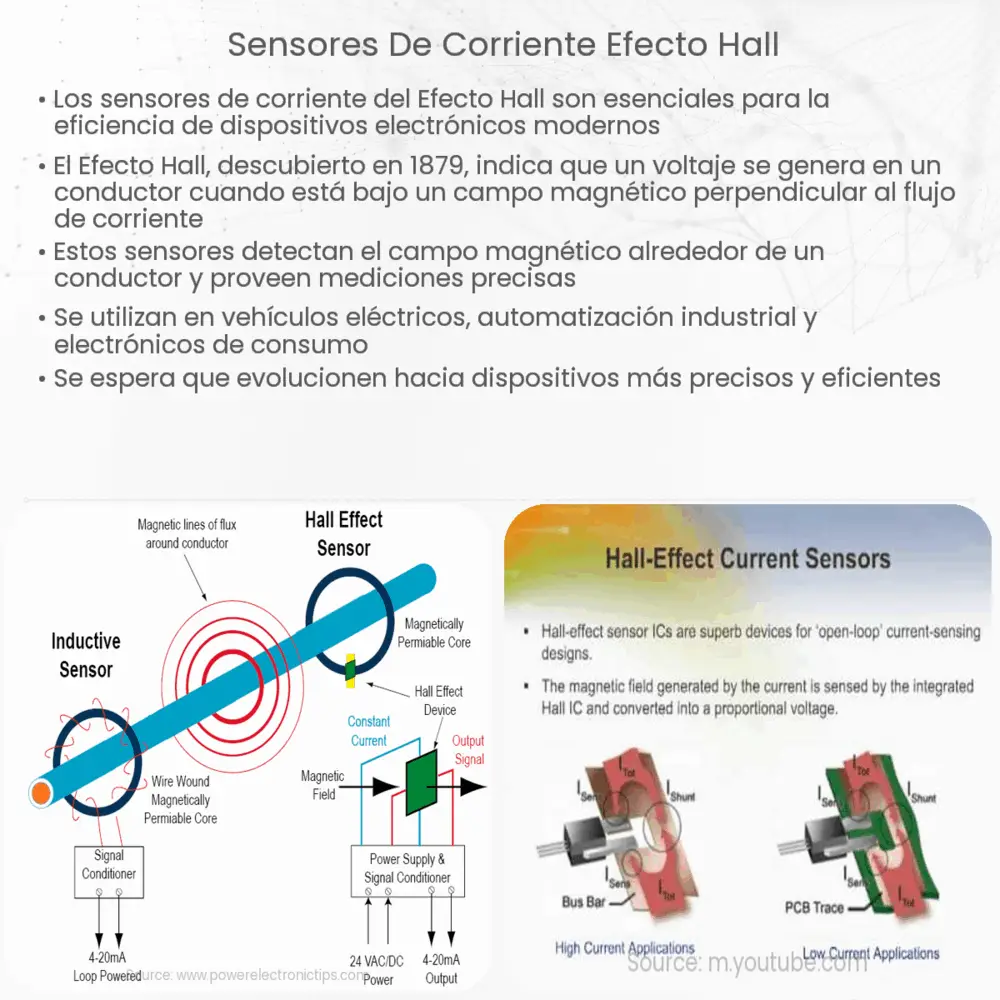

Introducción a los sensores de corriente de efecto Hall
Los sensores de corriente de efecto Hall son dispositivos electrónicos que permiten la detección y medición de la intensidad de la corriente eléctrica que atraviesa un conductor sin necesidad de contacto físico. El nombre de estos sensores proviene del fenómeno físico en el cual se basan, conocido como el efecto Hall.
El efecto Hall
El efecto Hall fue descubierto en 1879 por el físico Edwin Hall. Este fenómeno se basa en la generación de una tensión transversal cuando un conductor por el que fluye una corriente eléctrica se sitúa en un campo magnético perpendiculares entre sí. La tensión generada, denominada tensión de Hall, es proporcional a la intensidad del campo magnético y de la corriente eléctrica.
En términos matemáticos, la tensión de Hall se puede expresar como:
VH = I * B * t / (n * e * A)
Donde:
- VH es la tensión de Hall,
- I es la corriente eléctrica,
- B es la densidad del flujo magnético,
- t es el espesor del material,
- n es la concentración de portadores de carga,
- e es la carga elemental, y
- A es el área de la sección transversal del material.
Funcionamiento de los sensores de corriente de efecto Hall
Los sensores de corriente de efecto Hall aprovechan este fenómeno para detectar la corriente eléctrica. Estos dispositivos incorporan un elemento semiconductor sensible al campo magnético (por ejemplo, una lámina delgada de germanio, silicio o arseniuro de galio) a través del cual fluye una corriente constante. Cuando este elemento se somete a un campo magnético, se produce una tensión de Hall que puede ser medida, permitiendo así inferir la intensidad de la corriente eléctrica que genera dicho campo magnético.
Tipos de sensores de corriente de efecto Hall
Existen dos tipos principales de sensores de corriente de efecto Hall: lineales y digitales.
Los sensores lineales producen una salida de voltaje que es directamente proporcional a la densidad del campo magnético que se está midiendo. Esta salida se puede alimentar a un circuito de procesamiento de señales para obtener una medición precisa de la corriente.
Por otro lado, los sensores digitales de efecto Hall funcionan como interruptores, cambiando su estado de salida (de «ON» a «OFF» o viceversa) cuando la densidad del campo magnético alcanza un cierto umbral. Estos sensores son útiles en aplicaciones donde sólo es necesario detectar la presencia o ausencia de un campo magnético, como en el caso de los interruptores de posición.
Aplicaciones de los sensores de corriente de efecto Hall
Los sensores de corriente de efecto Hall tienen una amplia gama de aplicaciones en diferentes industrias. Por ejemplo:
- En la industria automotriz, se utilizan para medir la corriente en los sistemas eléctricos del vehículo y para detectar la posición del cigüeñal y del árbol de levas.
- En los sistemas de suministro de energía, se utilizan para la protección contra sobrecorrientes y para la monitorización de la carga de la batería.
- En la electrónica de consumo, se utilizan en medidores de flujo de agua y de gas, así como en controles de joystick y ratón.
Conclusión
Los sensores de corriente de efecto Hall son una herramienta esencial en la detección y medición de la corriente eléctrica en diversas aplicaciones, desde la electrónica de consumo hasta los sistemas de suministro de energía y la industria automotriz. Su capacidad para medir la corriente de manera no invasiva, así como su flexibilidad para adaptarse a una amplia gama de condiciones operativas, los convierten en una solución de detección de corriente muy versátil y eficaz.
