Introducción al Sensor de Corriente de Resistencia Derivada
En el vasto campo de la electrónica, los sensores juegan un papel vital al permitirnos medir y monitorear diversas magnitudes físicas. Uno de estos es el sensor de corriente de resistencia derivada, también conocido como sensor de corriente por resistencia shunt. Este es un tipo especial de dispositivo que se utiliza para medir la corriente eléctrica en un circuito.
Principio de Operación

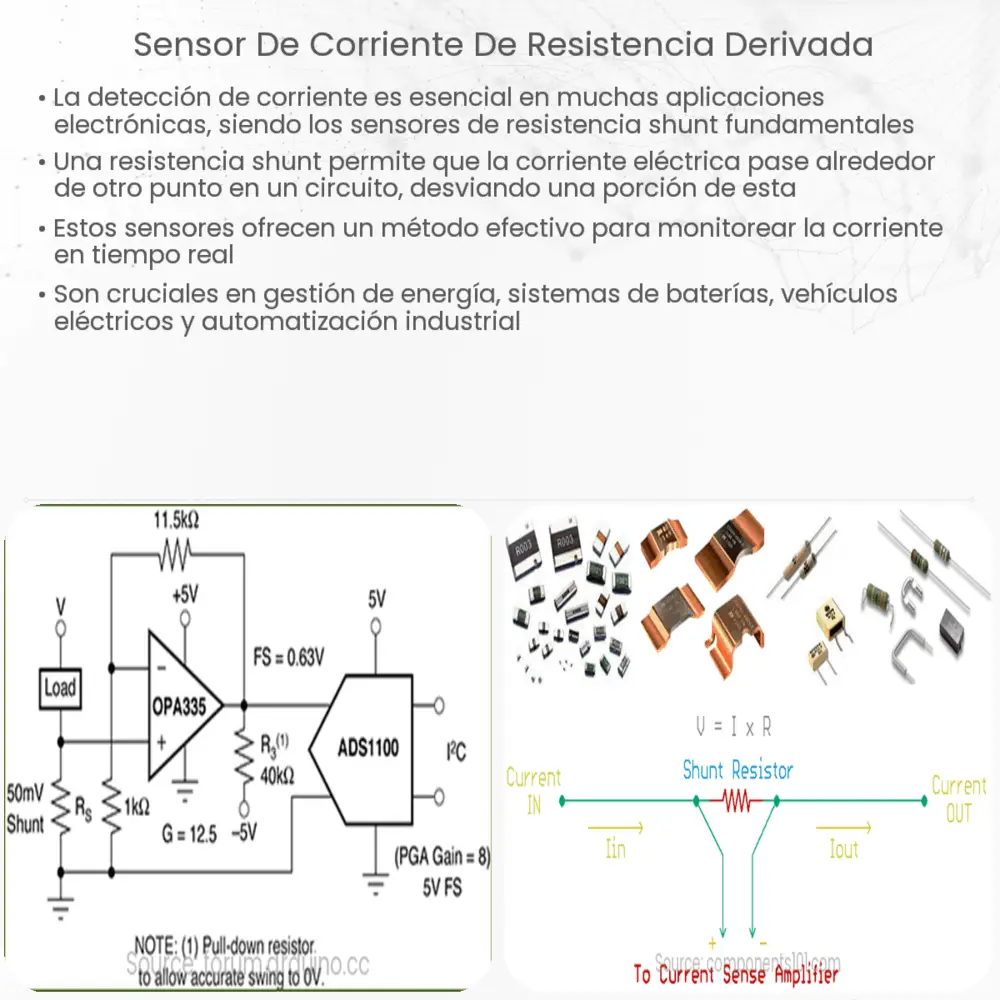

El sensor de corriente de resistencia derivada funciona con base en la ley de Ohm, que dice que la corriente que pasa a través de un conductor entre dos puntos es directamente proporcional al voltaje a través de los dos puntos. Este dispositivo utiliza una resistencia de muy bajo valor (shunt) en serie con el circuito que se está midiendo.
La corriente fluye a través del shunt, y la caída de voltaje que se produce se mide y se utiliza para calcular la corriente. El término «derivada» proviene de cómo se obtiene la medición de la corriente: se deriva de la medición del voltaje a través de la resistencia shunt.
Características del Sensor de Corriente de Resistencia Derivada
- Exactitud: Los sensores de corriente de resistencia derivada son conocidos por su alta exactitud. Pueden medir con precisión corrientes tanto de AC como de DC, y son utilizados en una amplia gama de aplicaciones.
- Versatilidad: Estos sensores pueden ser utilizados en una variedad de entornos, desde sistemas de energía domésticos hasta sistemas industriales a gran escala.
- Resistencia a las Sobrecargas: Debido a su diseño robusto, estos sensores pueden soportar sobrecargas temporales sin dañarse.
Aplicaciones del Sensor de Corriente de Resistencia Derivada
Gracias a sus características únicas, los sensores de corriente de resistencia derivada se utilizan en una variedad de aplicaciones. Se utilizan en medidores de energía eléctrica, donde proporcionan mediciones de corriente precisas y confiables. También se utilizan en fuentes de alimentación regulables para proporcionar realimentación sobre la corriente de salida. Además, estos sensores son útiles en sistemas de protección, donde ayudan a evitar que la corriente supere niveles peligrosos.
Elección y Uso del Sensor de Corriente de Resistencia Derivada
La elección del sensor de corriente de resistencia derivada adecuado puede depender de una serie de factores. Estos incluyen la corriente máxima que se espera medir, el entorno en el que se utilizará el sensor y el grado de precisión requerido. Además, también puede ser importante considerar factores como la respuesta de frecuencia del sensor y la resistencia de la resistencia shunt utilizada.
El uso de estos sensores requiere un cierto grado de comprensión técnica. Es importante recordar que, aunque la resistencia shunt tiene un valor de resistencia muy bajo, aún así disipa energía en forma de calor. Por lo tanto, debe haber suficiente ventilación para evitar el sobrecalentamiento. También es crucial asegurarse de que la resistencia shunt esté correctamente dimensionada para la corriente que se va a medir.
Ventajas y Desventajas
Como cualquier otro dispositivo, el sensor de corriente de resistencia derivada tiene sus ventajas y desventajas.
- Ventajas: Ofrecen alta precisión en la medición de la corriente, son capaces de medir corrientes de AC y DC, y pueden soportar sobrecargas temporales.
- Desventajas: La principal limitación de estos sensores es que introducen una pequeña resistencia en el circuito, lo que puede afectar la precisión de la medición en ciertas aplicaciones.
Conclusión
Los sensores de corriente de resistencia derivada son herramientas esenciales en el mundo de la electrónica. Su capacidad para medir con precisión las corrientes de AC y DC los hace invaluables en una amplia gama de aplicaciones, desde sistemas de energía domésticos hasta sistemas industriales a gran escala. Sin embargo, como con cualquier herramienta, es esencial entender cómo funcionan, cómo se deben utilizar y cuáles son sus limitaciones para poder aprovecharlos al máximo. Con el conocimiento correcto, estos sensores pueden ser una parte valiosa de cualquier sistema eléctrico.
