Introducción al diodo Schottky
El diodo Schottky, también conocido como diodo de barrera Schottky o diodo de unión metálica, es un componente electrónico ampliamente utilizado en el mundo de la electrónica. Este dispositivo semiconductor se caracteriza por tener una tensión de polarización directa muy baja y una velocidad de conmutación extremadamente rápida.
Historia del diodo Schottky
El diodo Schottky debe su nombre al físico alemán Walter H. Schottky. Fue él quien contribuyó significativamente al desarrollo de la teoría de los semiconductores en los años 20 y 30 del siglo pasado. Sin embargo, es importante destacar que aunque el diodo lleva su nombre, la tecnología real para su fabricación no estuvo disponible hasta muchos años después.
Funcionamiento del diodo Schottky

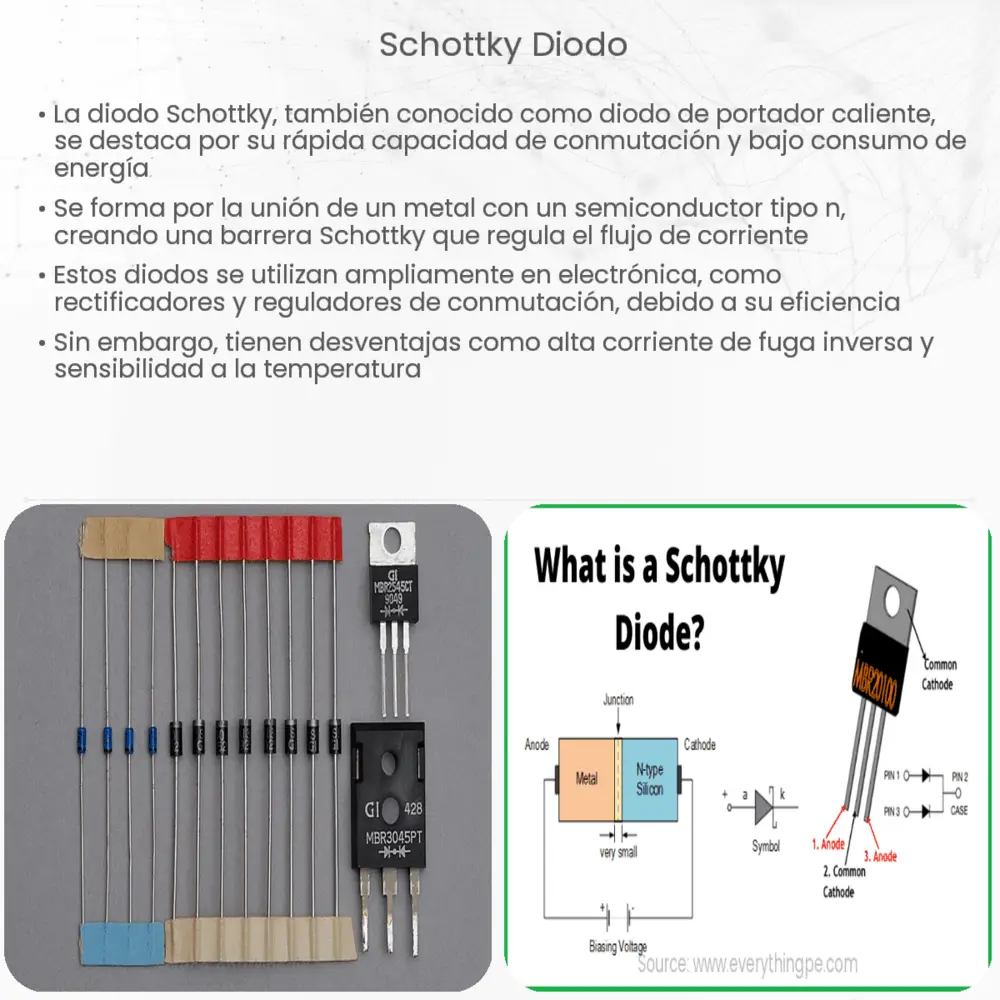

El funcionamiento del diodo Schottky se basa en la barrera de potencial que se forma entre un metal y un semiconductor. Cuando una corriente es aplicada a este diodo, los electrones son capaces de cruzar esta barrera de potencial desde el semiconductor hacia el metal, permitiendo así el flujo de corriente.
Características del diodo Schottky
-
La caída de tensión directa de un diodo Schottky es significativamente más baja en comparación con otros tipos de diodos, usualmente entre 0.2 y 0.3 Voltios.
-
Estos diodos tienen tiempos de conmutación extremadamente rápidos, lo que los hace adecuados para aplicaciones de alta frecuencia.
-
El diodo Schottky no tiene regiones de recuperación inversa, lo que reduce el tiempo de recuperación en conmutaciones.
Aplicaciones del diodo Schottky
Gracias a sus características únicas, el diodo Schottky tiene un amplio rango de aplicaciones. Son frecuentemente usados en la rectificación de onda completa en fuentes de alimentación conmutada, donde se aprovecha su baja caída de tensión. También son esenciales en aplicaciones de alta frecuencia como los convertidores DC-DC, los mezcladores de frecuencia y los detectores de señal. A continuación, nos adentraremos más en sus usos y aplicaciones.
Usos más detallados del diodo Schottky
-
En rectificación: Los diodos Schottky se usan comúnmente en rectificadores de onda completa, ya que su baja caída de tensión en polarización directa reduce las pérdidas de potencia y mejora la eficiencia.
-
En fuentes de alimentación conmutadas: Se utilizan en este tipo de fuentes por su capacidad para conmutar rápidamente y su baja caída de tensión.
-
En detectores de señal: Su uso es común en la detección de la envolvente de señales de radiofrecuencia, ya que pueden operar a altas velocidades y su baja tensión directa mejora la eficiencia de detección.
-
En mezcladores de frecuencia: Son utilizados en la mezcla de señales de radiofrecuencia debido a su capacidad para operar a altas velocidades.
Limitaciones y consideraciones del diodo Schottky
A pesar de las ventajas y aplicaciones que ofrece el diodo Schottky, también tiene algunas limitaciones. En primer lugar, su tensión de ruptura es bastante baja en comparación con otros diodos, lo que limita su uso en aplicaciones de alta tensión. En segundo lugar, estos diodos tienen una corriente de fuga alta en comparación con otros diodos. Esto puede ser un problema en ciertas aplicaciones, ya que puede dar lugar a una eficiencia reducida y a la generación de calor adicional.
Conclusión
En resumen, el diodo Schottky es un componente crítico en muchos dispositivos electrónicos y circuitos gracias a su baja caída de tensión y sus rápidos tiempos de conmutación. Desde la rectificación hasta la detección de señales de radiofrecuencia, su uso es amplio y variado. Sin embargo, al igual que cualquier otro dispositivo, los diodos Schottky tienen sus limitaciones, que deben tenerse en cuenta al diseñar sistemas electrónicos. En última instancia, el diodo Schottky es una herramienta valiosa en el arsenal de cualquier ingeniero electrónico, y su entendimiento y uso correcto pueden hacer una gran diferencia en la eficiencia y funcionamiento de los sistemas electrónicos.
