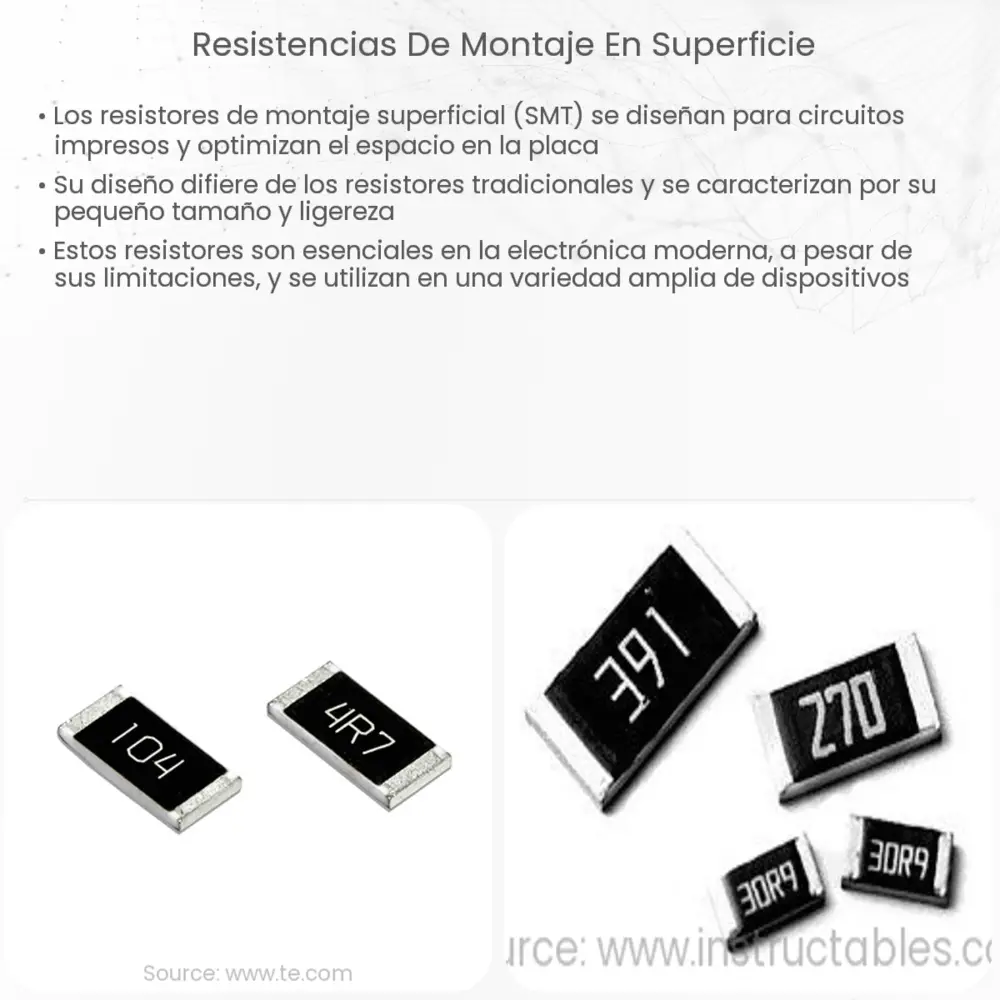

Resistencias de Montaje en Superficie

Descubra las resistencias de montaje en superficie, su importancia en la fabricación de dispositivos electrónicos modernos y sus tipos principales.

Introducción a las Resistencias de Montaje en Superficie

Las resistencias de montaje en superficie, también conocidas por su sigla en inglés SMD (Surface Mount Device), representan una revolución en la tecnología de ensamblaje de dispositivos electrónicos. El cambio de los componentes de montaje de agujero pasante a los de montaje en superficie ha permitido la creación de dispositivos electrónicos más compactos, de mayor rendimiento y menor costo.

¿Qué son las Resistencias de Montaje en Superficie?

Las resistencias de montaje en superficie son pequeños componentes electrónicos que se adhieren directamente a la superficie del circuito impreso (PCB, por sus siglas en inglés). Este tipo de componentes no necesita de agujeros en la placa para su montaje, lo que simplifica enormemente el proceso de fabricación y permite una mayor densidad de componentes.

Características de las Resistencias de Montaje en Superficie

Las resistencias de montaje en superficie son notables por una serie de características únicas:

Tamaño compacto: las resistencias SMD son significativamente más pequeñas que las resistencias tradicionales de montaje de agujero pasante. Esto permite que más componentes se instalen en el mismo espacio, lo que a su vez permite un mayor rendimiento y funcionalidad.

Fabricación más eficiente: dado que no requieren agujeros para su montaje, las resistencias SMD permiten un proceso de fabricación más rápido y eficiente.

Mayor tolerancia a las vibraciones: debido a su menor masa y tamaño, las resistencias SMD tienen una mejor resistencia a las vibraciones y choques mecánicos en comparación con las resistencias de montaje de agujero pasante.

Tipos de Resistencias de Montaje en Superficie

Existen varios tipos de resistencias SMD en función de su material de construcción, tamaño y capacidad. Los más comunes son:

Resistencias de película delgada: Estas resistencias tienen un rango de resistencia muy amplio y son adecuadas para aplicaciones de precisión. Se fabrican depositando una película delgada de material resistivo sobre un sustrato cerámico.

Resistencias de película gruesa: Son las más comunes y se fabrican depositando una pasta de material resistivo sobre un sustrato cerámico. Ofrecen un equilibrio entre coste y rendimiento.

La elección del tipo de resistencia depende de las necesidades del diseño del circuito y del presupuesto del proyecto.

Resistencias de Chip

Las resistencias de chip son otro tipo popular de resistencia SMD. Estas resistencias se caracterizan por ser de muy pequeño tamaño y se usan frecuentemente en dispositivos electrónicos modernos como smartphones, tabletas y ordenadores portátiles. Debido a su reducido tamaño, las resistencias de chip pueden ser más difíciles de manipular durante la fase de prototipado, pero son ideales para la producción a gran escala.

Resistencias de Red

Las resistencias de red son un conjunto de resistencias conectadas entre sí y encapsuladas en un único paquete. Estas resistencias son especialmente útiles cuando se necesita un número elevado de resistencias con el mismo valor en un circuito. Al tener todas las resistencias en un único paquete, se minimiza el espacio necesario en la placa y se simplifica el montaje.

Proceso de Montaje de las Resistencias SMD

El proceso de montaje de las resistencias SMD es completamente diferente al de las resistencias de agujero pasante. En lugar de insertar las patillas de las resistencias en los agujeros de la placa, las resistencias SMD se adhieren a la superficie de la placa con una pasta de soldadura. Una vez colocadas las resistencias, la placa se calienta para que la soldadura se funda y se adhiera firmemente a las resistencias y a la placa. Este proceso se conoce como soldadura de reflujo.

Conclusion

Las resistencias de montaje en superficie han revolucionado la forma en que se fabrican los dispositivos electrónicos. Gracias a su tamaño compacto y a la eficiencia de su proceso de montaje, han permitido el desarrollo de dispositivos cada vez más pequeños y potentes. A pesar de que el manejo y la soldadura de estas resistencias puede requerir cierto aprendizaje y equipo especializado, las ventajas que ofrecen hacen que el esfuerzo valga la pena. Es indudable que las resistencias SMD seguirán desempeñando un papel fundamental en la electrónica en los años venideros.
