Introducción a los Relés Electromecánicos
Los relés electromecánicos son interruptores controlados electrónicamente que se utilizan para encender o apagar circuitos en diversas aplicaciones eléctricas. Debido a su versatilidad y funcionalidad, se encuentran en una multitud de dispositivos, desde electrodomésticos hasta sistemas industriales de gran escala.
Funcionamiento del Relé Electromecánico

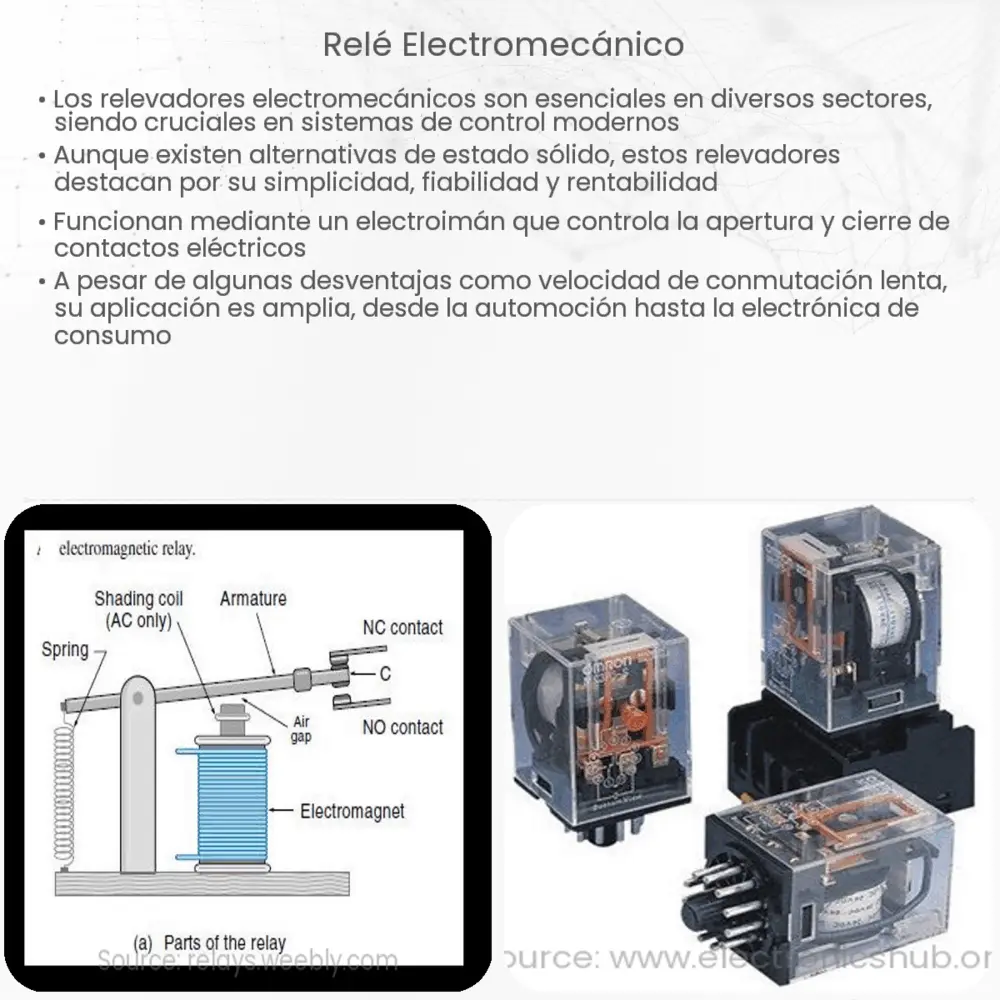

El relé electromecánico está formado por tres componentes principales: una bobina, un electroimán y un conjunto de contactos. Cuando una corriente eléctrica fluye a través de la bobina, genera un campo magnético que activa el electroimán. Este atrae a los contactos, lo que permite que la corriente fluya a través del circuito. Cuando la corriente que fluye a través de la bobina se interrumpe, el campo magnético desaparece, el electroimán se desactiva y los contactos se separan, interrumpiendo la corriente a través del circuito.
Tipos de Relés Electromecánicos
- Relé de Armadura Articulada: Este tipo de relé consiste en un electroimán que mueve una armadura de hierro o acero. La armadura, cuando es atraída por el electroimán, mueve los contactos para abrir o cerrar el circuito.
- Relé de Armadura de Inducción: En este tipo de relé, la corriente que fluye a través de la bobina induce un campo magnético en un disco de aluminio. Esto genera un par de torsión que mueve los contactos.
- Relé de Reed: Este relé utiliza un conjunto de contactos de metal delgado, conocidos como contactos de Reed, que se cierran cuando se aplica un campo magnético.
Aplicaciones de los Relés Electromecánicos
- Control Industrial: Los relés electromecánicos se utilizan para controlar la alimentación de maquinaria y equipos en entornos industriales.
- Automoción: En los vehículos, los relés se utilizan para controlar funciones como la iluminación, la calefacción y el aire acondicionado.
- Electrodomésticos: En electrodomésticos como refrigeradores, lavadoras y hornos, los relés se utilizan para controlar los ciclos de funcionamiento.
Ventajas y Desventajas de los Relés Electromecánicos
Una de las ventajas más significativas de los relés electromecánicos es su capacidad para controlar circuitos de alta potencia con corrientes de control pequeñas. Esto los hace ideales para aplicaciones donde se necesita aislar circuitos de entrada y salida. También son conocidos por su durabilidad y resistencia a las fluctuaciones de temperatura.
Sin embargo, también tienen algunas desventajas. Por ejemplo, pueden consumir más energía que otros tipos de relés debido a la necesidad de mantener un campo magnético para mantener los contactos cerrados. Además, debido a la naturaleza mecánica de su funcionamiento, pueden ser más propensos al desgaste y al fallo que los relés de estado sólido, que no tienen partes móviles.
Mantenimiento y Pruebas de los Relés Electromecánicos
El mantenimiento regular y la prueba de los relés electromecánicos es esencial para garantizar su correcto funcionamiento y longevidad. Las pruebas pueden incluir la verificación de la resistencia de aislamiento, la resistencia de contacto y la operación de tiempo de recogida. Si un relé falla en alguna de estas pruebas, puede ser necesario repararlo o reemplazarlo.
Conclusión
Los relés electromecánicos son una parte integral de muchos sistemas eléctricos y electrónicos, proporcionando una manera eficaz y segura de controlar circuitos de alta potencia. Aunque existen desventajas, como el consumo de energía y la posibilidad de desgaste mecánico, sus beneficios a menudo superan estos inconvenientes. Con el mantenimiento y las pruebas adecuadas, los relés electromecánicos pueden proporcionar un rendimiento fiable durante muchos años. Ya sea en aplicaciones industriales, en el automóvil o en el hogar, los relés electromecánicos seguirán siendo una solución esencial en el control de la energía eléctrica.
