Explore el funcionamiento, tipos, aplicaciones y avances de los relés de impedancia en sistemas de protección eléctrica.

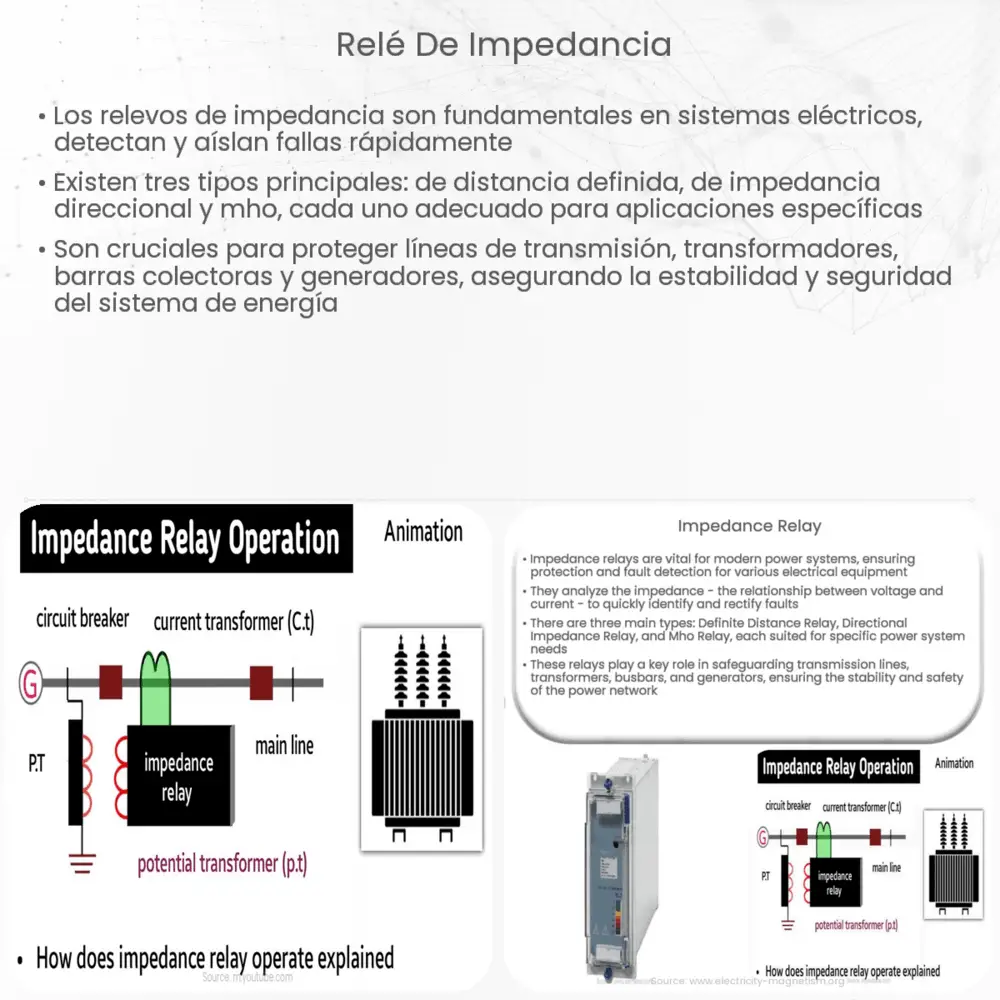

Introducción al Relé de Impedancia
El relé de impedancia es un dispositivo esencial en el campo de la ingeniería eléctrica, ampliamente utilizado en sistemas de protección de líneas de transmisión y distribución. Su función principal es detectar fallas en las líneas y aislar las partes dañadas del sistema para mantener la seguridad y la eficiencia de la red eléctrica.
Funcionamiento del Relé de Impedancia
El relé de impedancia se basa en la medición de la impedancia de la línea eléctrica. La impedancia es una medida de la oposición a la corriente en un circuito eléctrico y es una función de la resistencia y la reactancia del circuito. Cuando se produce una falla en la línea, como un cortocircuito, la impedancia del circuito cambia. El relé de impedancia detecta este cambio y activa los mecanismos de protección correspondientes.
Tipos de Relés de Impedancia
- Relés de impedancia de distancia: Estos relés miden la impedancia entre el punto de instalación del relé y el lugar de la falla. Si la impedancia medida es menor a un valor establecido, el relé actúa, interpretando que la falla se encuentra dentro de su zona de protección.
- Relés de impedancia de mho: Este tipo de relé tiene una característica de operación en forma de círculo o mho. Por lo tanto, solo opera si la impedancia medida cae dentro de su característica circular.
Aplicaciones del Relé de Impedancia
Los relés de impedancia se utilizan ampliamente en sistemas de protección de líneas de transmisión y distribución de energía eléctrica. Ayudan a prevenir daños mayores al detectar y aislar las fallas de manera rápida y eficiente. Al hacerlo, minimizan la interrupción del servicio y maximizan la seguridad del sistema eléctrico.
Además, los relés de impedancia también son útiles en la protección contra fallas de tierra. Dado que las fallas a tierra cambian la impedancia del sistema, un relé de impedancia puede detectar la falla y activar los mecanismos de protección adecuados para aislar el área afectada.
Configuración de los Relés de Impedancia
La configuración adecuada de los relés de impedancia es crucial para garantizar un funcionamiento eficiente. Los técnicos ajustan los relés a los parámetros específicos del sistema eléctrico en el que se van a instalar. Los principales parámetros a considerar incluyen la longitud de la línea, el tipo de carga y las características específicas del sistema.
Desafíos y Soluciones
A pesar de su utilidad, los relés de impedancia no están exentos de desafíos. Por ejemplo, su sensibilidad a las variaciones de la tensión y la corriente puede resultar en una operación no deseada durante condiciones de transitorios eléctricos. Sin embargo, la investigación y el desarrollo continuos en el campo de la ingeniería eléctrica han llevado a soluciones innovadoras, como la introducción de relés de impedancia con funciones adaptativas que pueden ajustarse a las condiciones cambiantes del sistema.
Avances Tecnológicos
Con el progreso de la tecnología, los relés de impedancia también han evolucionado. Ahora contamos con relés de impedancia digitales que proporcionan una precisión de medición superior y una mayor flexibilidad de configuración. Además, la digitalización permite una fácil integración con otros sistemas de control y monitoreo, lo que facilita una respuesta más rápida y precisa a las condiciones de falla.
Conclusión
En resumen, los relés de impedancia juegan un papel fundamental en la protección de las redes eléctricas, permitiendo una detección rápida y precisa de las fallas para minimizar el daño al sistema y mantener la seguridad. Aunque enfrentan algunos desafíos, los avances tecnológicos están brindando soluciones innovadoras para superarlos. Sin lugar a dudas, los relés de impedancia seguirán siendo una parte esencial del panorama de la ingeniería eléctrica en el futuro previsible, a medida que continuamos buscando formas de mejorar la eficiencia y la seguridad de nuestros sistemas de energía.
