Introducción al Reflectómetro de Dominio Temporal (TDR)
El Reflectómetro de Dominio Temporal, comúnmente conocido por sus siglas en inglés TDR (Time Domain Reflectometer), es un instrumento de medición esencial en el ámbito de las telecomunicaciones y la electrónica. Este aparato es particularmente útil para detectar y localizar fallos o anomalías en cables y líneas de transmisión, tanto de datos como de energía.
Principios de Funcionamiento

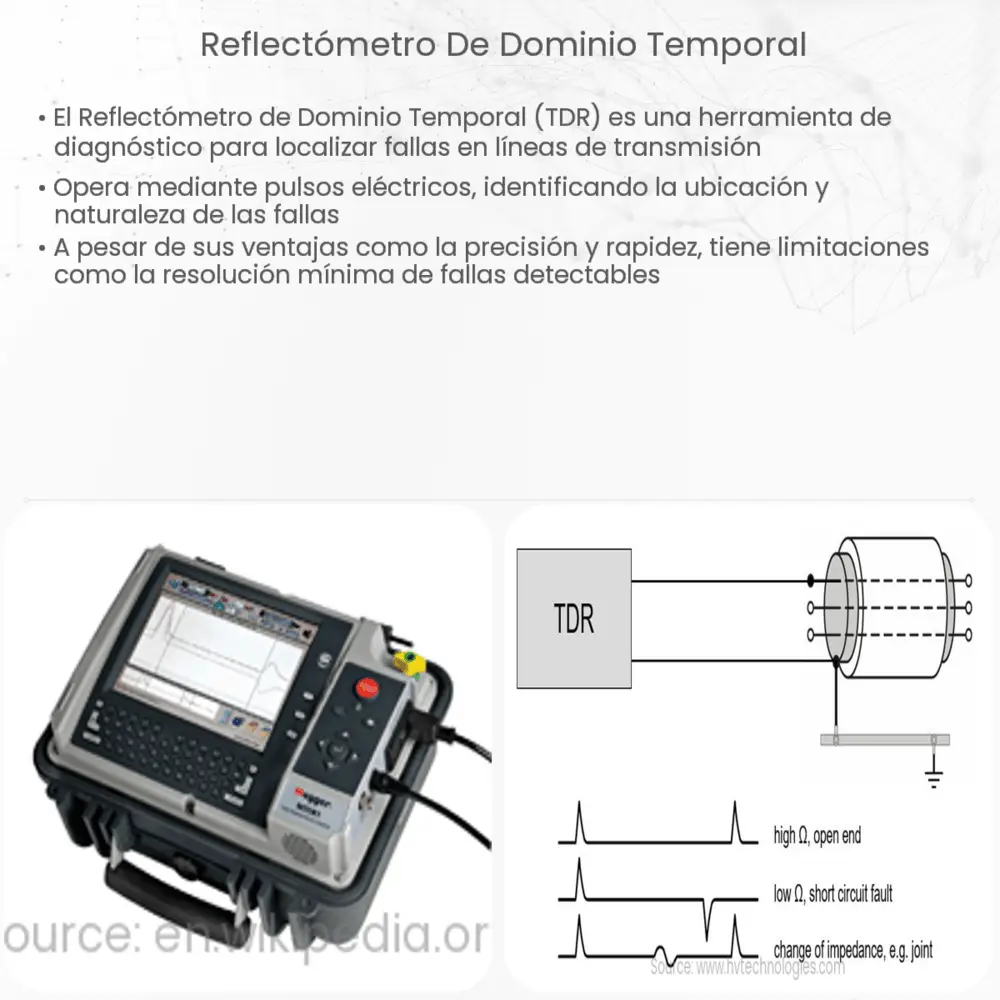

El funcionamiento del TDR se basa en la reflexión de las ondas electromagnéticas. Al introducir una señal de alta frecuencia en un cable o línea de transmisión, el TDR puede analizar las ondas reflejadas para determinar la existencia y la localización de fallos, tales como cortocircuitos, circuitos abiertos, empalmes, o deterioro del material.
- Análisis de reflexión: Cuando una onda electromagnética encuentra un cambio en la impedancia, parte de la onda se refleja hacia atrás, mientras que el resto continúa hacia adelante. La cantidad de onda que se refleja y la que sigue adelante dependen de la diferencia de impedancia. Si se encuentra un fallo, como un cortocircuito, la reflexión será total.
- Determinación de la ubicación: El TDR es capaz de determinar la distancia al fallo mediante la medición del tiempo que tarda la onda en ser reflejada y volver al equipo. Debido a que la velocidad de propagación de la señal es conocida, se puede calcular la distancia al fallo mediante la fórmula de la velocidad igual a la distancia dividida por el tiempo.
Aplicaciones del Reflectómetro de Dominio Temporal
El TDR tiene una amplia gama de aplicaciones en diversas industrias. En telecomunicaciones, se utiliza para verificar la integridad de las líneas de transmisión y detectar problemas en las redes de fibra óptica. En la industria energética, se utiliza para identificar fallos en líneas de alta tensión. Además, es una herramienta útil en la instalación y el mantenimiento de redes de datos en edificios y centros de datos.
TDR vs. OTDR
En el campo de las telecomunicaciones, a menudo se compara el TDR con otro dispositivo conocido como OTDR (Reflectómetro Óptico en el Dominio del Tiempo). Aunque ambos tienen funcionalidades similares, el OTDR es específico para las redes de fibra óptica, mientras que el TDR se utiliza en una gama más amplia de aplicaciones.
Características Adicionales del TDR
La mayoría de los TDR modernos están equipados con una serie de características adicionales que los hacen aún más útiles en la detección y el diagnóstico de problemas en cables y líneas de transmisión. Algunas de estas características pueden incluir:
- Análisis espectral: Esta característica permite al TDR analizar las características de las ondas reflejadas y proporcionar más detalles sobre el tipo de fallo presente.
- Medición de la longitud del cable: El TDR puede medir la longitud total del cable, incluso si no hay ningún fallo presente. Esto puede ser útil para verificar las especificaciones del cable o para determinar la longitud de un cable desconocido.
- Capacidades de trazado gráfico: Algunos TDR tienen la capacidad de trazar gráficos de las ondas reflejadas, lo que puede ayudar a visualizar el problema y facilitar el diagnóstico.
Consideraciones al Usar un TDR
Es importante tener en cuenta que, aunque el TDR es una herramienta poderosa, tiene ciertas limitaciones. Por ejemplo, no puede detectar fallos que no causen una cambio significativo en la impedancia, como un aislamiento deteriorado que aún no ha causado un cortocircuito. Además, la precisión del TDR depende de la precisión con la que se conoce la velocidad de propagación de la señal, que puede variar dependiendo del tipo y condición del cable.
Conclusión
En resumen, el Reflectómetro de Dominio Temporal es un dispositivo esencial en las telecomunicaciones y la electrónica para el diagnóstico y la localización de fallos en cables y líneas de transmisión. Aunque tiene algunas limitaciones, su capacidad para identificar y localizar problemas rápidamente lo convierte en una herramienta invaluable para cualquier persona que trabaje con cables o líneas de transmisión. Como siempre, es importante entender completamente cómo funciona esta herramienta y cómo interpretar sus resultados para poder utilizarla de manera efectiva.
