Introducción a los Osciladores de Puente de Wien
Los osciladores de puente de Wien son un tipo de osciladores electrónicos que son ampliamente utilizados en la generación de señales de audio y subaudio. Este tipo de osciladores fueron introducidos por primera vez por Max Wien en 1891, lo que les da su nombre característico.
Características del Puente de Wien
El oscilador de puente de Wien se caracteriza por su capacidad para generar señales sinusoidales puras en un amplio rango de frecuencias. Esto lo hace particularmente útil para aplicaciones que requieren una señal limpia y estable, como la generación de tonos en la música electrónica o la calibración de equipos de audio.
- Estabilidad de la frecuencia: El puente de Wien es un circuito resonante que produce una frecuencia muy estable. La frecuencia de oscilación está determinada por los componentes del circuito y no se ve afectada por cambios en la alimentación o en la temperatura.
- Señales sinusoidales puras: A diferencia de otros tipos de osciladores, el puente de Wien produce una señal sinusoidal casi perfecta, con muy poca distorsión armónica.
- Amplio rango de frecuencias: Con el ajuste adecuado de los componentes del circuito, el puente de Wien puede generar señales desde unos pocos Hertz hasta varios kiloHertz.
Funcionamiento del Oscilador de Puente de Wien
El funcionamiento básico de un oscilador de puente de Wien se basa en un circuito de retroalimentación positiva. El oscilador consta de tres partes principales: un amplificador, un puente de Wien que actúa como una red de retroalimentación y una red de resistencias y condensadores que determina la frecuencia de oscilación.
- El amplificador es responsable de proporcionar la ganancia necesaria para mantener las oscilaciones. Puede ser un amplificador operacional o un amplificador de transistores.
- El puente de Wien actúa como una red de retroalimentación, devolviendo una parte de la señal de salida al amplificador. Esta retroalimentación es esencial para mantener la oscilación.
- La red de resistencias y condensadores determina la frecuencia de oscilación. La frecuencia puede ajustarse cambiando los valores de las resistencias o los condensadores.

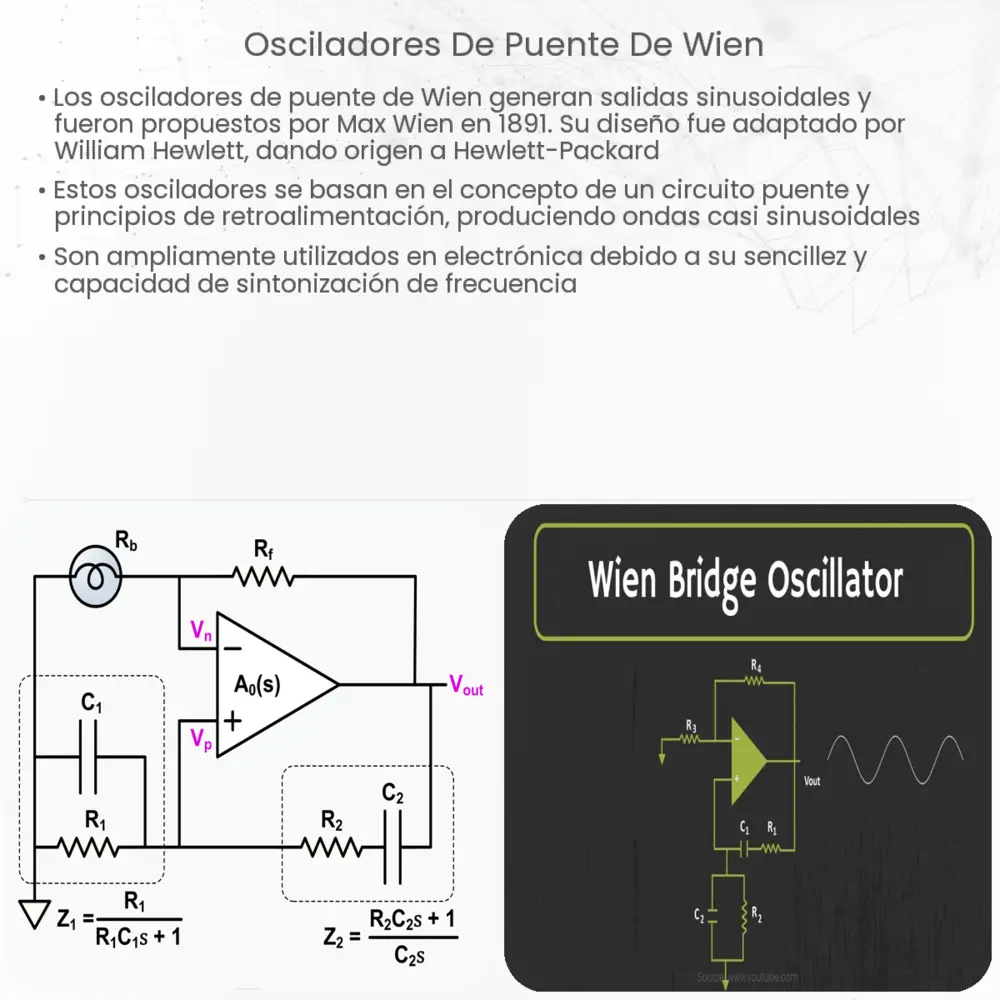

Configuración del Oscilador de Puente de Wien
El oscilador de puente de Wien generalmente se configura con dos resistencias y dos condensadores en el puente de Wien, lo que permite un ajuste preciso de la frecuencia de oscilación. Para asegurar una oscilación constante, la ganancia del amplificador debe ser igual a 3. Sin embargo, para prevenir la distorsión, la ganancia se ajusta ligeramente por debajo de 3 durante la operación normal y se aumenta hasta 3 durante los picos de la señal.
Aplicaciones del Oscilador de Puente de Wien
Debido a sus características únicas, los osciladores de puente de Wien se utilizan en una variedad de aplicaciones:
- Generación de tonos: En la música electrónica, estos osciladores son una herramienta esencial para crear tonos y sonidos.
- Medida de impedancias: El puente de Wien puede utilizarse para medir impedancias en un circuito eléctrico, gracias a su capacidad para generar señales de frecuencia precisa.
- Calibración de equipos de audio: Los osciladores de puente de Wien se utilizan para calibrar equipos de audio, dado que son capaces de generar una señal sinusoidal pura en un amplio rango de frecuencias.
- Generación de señales de prueba: En laboratorios de electrónica, estos osciladores son comúnmente utilizados para generar señales de prueba para la comprobación de equipos y circuitos.
Conclusión
El oscilador de puente de Wien es una herramienta invaluable en electrónica debido a su capacidad para generar señales sinusoidales puras y estables en una amplia gama de frecuencias. Su diseño simple, pero efectivo, permite una gran precisión en la generación de señales y ofrece una flexibilidad inigualable para ajustar la frecuencia de oscilación. Ya sea en la generación de tonos musicales, la calibración de equipos de audio, la medida de impedancias, o la creación de señales de prueba en laboratorios, el oscilador de puente de Wien demuestra ser un recurso esencial en el campo de la electrónica.
