Introducción al Diodo Flyback
El diodo flyback es un componente esencial en muchos circuitos electrónicos, particularmente en sistemas de alta frecuencia como los transformadores flyback. Este artículo explora su funcionamiento, aplicaciones y detalles técnicos.
¿Qué es un Diodo Flyback?
Un diodo flyback es un tipo de diodo utilizado para controlar el flujo de corriente en circuitos eléctricos. Este diodo, también conocido como diodo de retroceso o diodo de rueda libre, se utiliza para evitar que la corriente inversa dañe los componentes sensibles de un circuito.
Funcionamiento del Diodo Flyback
El diodo flyback juega un papel crucial en la protección de los dispositivos electrónicos. Su trabajo principal es redirigir cualquier corriente que pueda fluir en la dirección opuesta de la corriente normal en un circuito. Cuando la corriente fluye en la dirección inversa, puede generar picos de voltaje peligrosos que podrían dañar otros componentes del circuito. El diodo flyback evita que esto ocurra al redirigir la corriente inversa de vuelta al circuito.
Aplicaciones del Diodo Flyback
El diodo flyback tiene numerosas aplicaciones en electrónica. Una de las más comunes es en las fuentes de alimentación conmutadas, donde se utiliza para proteger los componentes de los picos de tensión.
- En las Fuentes de Alimentación Conmutadas (SMPS): SMPS son fuentes de alimentación electrónicas que incorporan un mecanismo de conmutación para la conversión de energía eléctrica. Aquí, el diodo flyback sirve para manejar picos de voltaje que pueden ocurrir cuando el interruptor en la SMPS se apaga.
- En Motores de Corriente Directa: El diodo flyback también se utiliza en circuitos de motores de corriente continua (DC). Cuando se apaga el motor DC, puede generar un pulso de voltaje inverso. Un diodo flyback puede ser utilizado para proteger el circuito de control de estos pulsos.
En la próxima sección, discutiremos en profundidad cómo seleccionar y usar un diodo flyback en diversas aplicaciones electrónicas.
Selección y Uso de un Diodo Flyback
La elección de un diodo flyback adecuado es crucial para garantizar el funcionamiento eficaz y seguro de su circuito. Al seleccionar un diodo flyback, debe tener en cuenta varios factores, como el voltaje inverso máximo, la corriente directa máxima y la velocidad de conmutación del diodo.
- El Voltaje Inverso Máximo se refiere al voltaje máximo que el diodo puede soportar en la dirección inversa antes de que se produzca la ruptura. Este valor debe ser mayor que el voltaje máximo esperado en su circuito para asegurar una protección efectiva.
- La Corriente Directa Máxima es la máxima corriente que el diodo puede conducir en la dirección directa. Este valor debe ser suficientemente alto para manejar la corriente que fluye a través de su circuito durante el funcionamiento normal.
- La Velocidad de Conmutación del diodo determina cuán rápido puede cambiar el diodo entre su estado de conducción y su estado de no conducción. Un diodo más rápido proporcionará una mejor protección contra los picos de tensión.

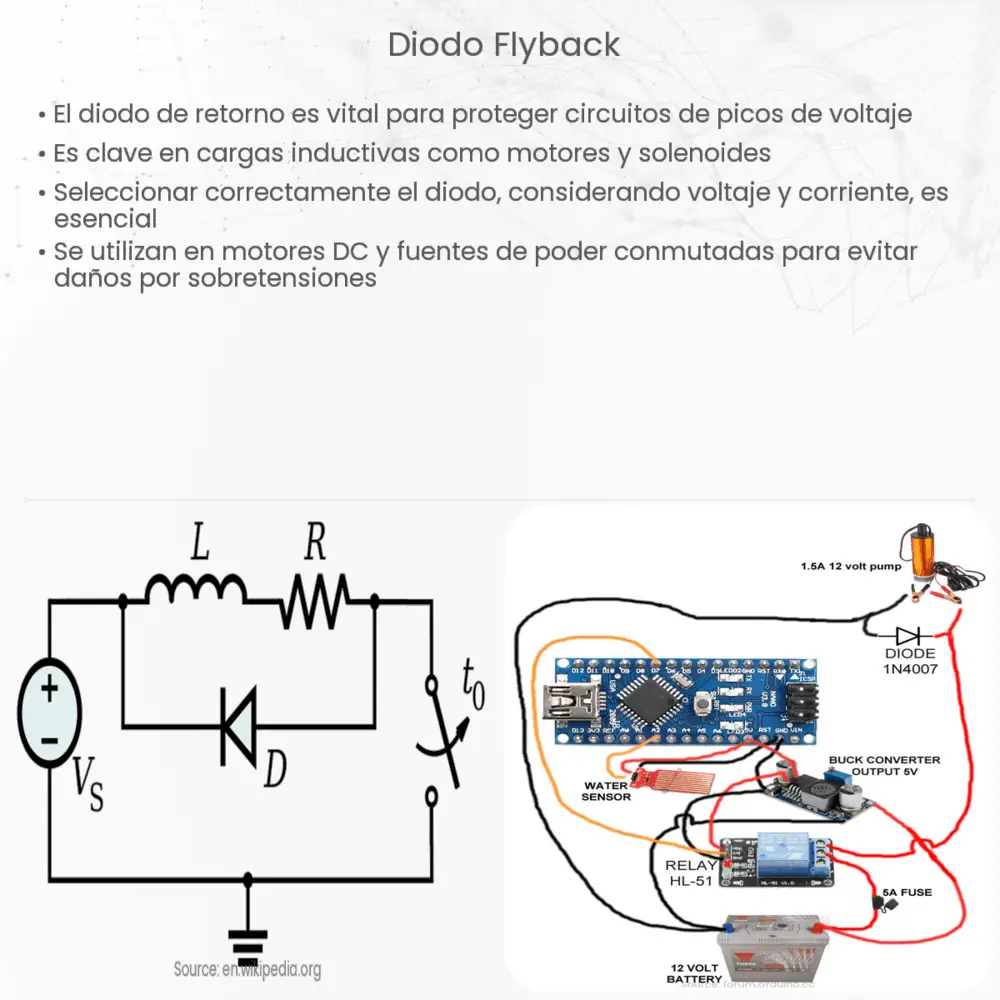

Una vez seleccionado, la colocación del diodo flyback en su circuito es otro factor importante a considerar. Generalmente, se coloca en paralelo con la carga inductiva, permitiendo que la corriente fluya en la misma dirección durante los estados de encendido y apagado del dispositivo de conmutación.
Conclusión
En resumen, el diodo flyback es un componente clave en una amplia gama de dispositivos electrónicos. Su principal función es proteger contra los picos de tensión peligrosos que pueden ocurrir en sistemas de alta frecuencia y cargas inductivas. La selección y el uso adecuados de un diodo flyback son esenciales para garantizar la longevidad y el rendimiento eficiente de su dispositivo electrónico. Ya sea que esté diseñando una fuente de alimentación conmutada, un motor de corriente continua o cualquier otro dispositivo que utilice cargas inductivas, es fundamental entender y aplicar correctamente el concepto del diodo flyback.
