Explora la estructura, funcionamiento, aplicaciones y evolución del Diodo de Shockley, la base para la tecnología de semiconductores moderna.
Introducción al Diodo de Shockley
El diodo de Shockley, también conocido como diodo de cuatro capas, diodo P-N-P-N, o diodo de transición, es un dispositivo semiconductor que fue el precursor de los dispositivos thyristor. Fue nombrado en honor al físico y ingeniero estadounidense William Shockley, quien también fue premiado con el Nobel por su trabajo pionero en transistores.
Estructura y Funcionamiento del Diodo de Shockley

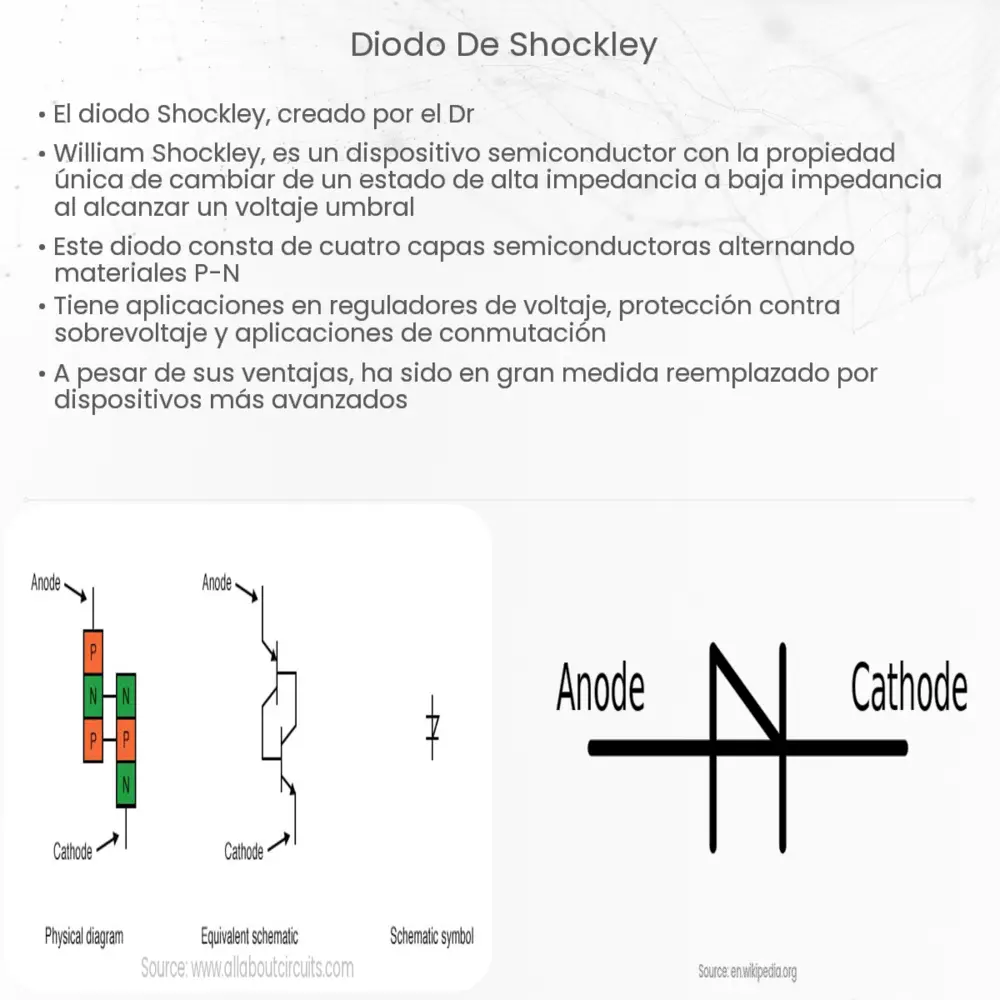

El diodo de Shockley es una estructura de tipo P-N-P-N, es decir, está formado por dos uniones P-N en serie dentro del mismo cristal semiconductor. Es una estructura que consta de cuatro capas alternas de tipo p y n. La operación del diodo de Shockley se basa en la conmutación entre los estados de alta y baja impedancia, similar a un interruptor.
En condiciones normales, el diodo de Shockley no conduce electricidad hasta que se aplica un voltaje suficientemente alto. Cuando el voltaje alcanza el umbral de ruptura, el diodo comienza a conducir y continua conduciendo incluso cuando el voltaje cae por debajo del umbral de ruptura, a esto se le conoce como estado de conducción. Para que el diodo deje de conducir, es necesario reducir el voltaje a cero o inverso. Esto es lo que se conoce como estado de bloqueo.
Aplicaciones del Diodo de Shockley
El diodo de Shockley, debido a su naturaleza de conmutación, se ha utilizado en una variedad de aplicaciones electrónicas y de potencia. Entre estas, destacan:
- Relés de estado sólido: El diodo de Shockley puede actuar como un interruptor de estado sólido en un relé de estado sólido, lo que permite la conmutación de altas corrientes.
- Generadores de pulso: Pueden utilizarse en circuitos que generan pulsos eléctricos de alta potencia.
- Regulación de voltaje: En aplicaciones en las que se requiere una regulación precisa del voltaje.
Beneficios y Limitaciones del Diodo de Shockley
El diodo de Shockley tiene ciertas ventajas, así como también algunas limitaciones inherentes a su diseño. Algunas de las ventajas incluyen:
- Su capacidad para soportar altas corrientes y altos voltajes.
- Su habilidad para actuar como un interruptor de estado sólido.
Por otro lado, las limitaciones del diodo de Shockley incluyen:
- Su baja eficiencia en términos de pérdida de potencia en el estado de conducción.
- Su susceptibilidad al sobrecalentamiento, que puede dañar el dispositivo.
La Evolución del Diodo de Shockley: Los Tiristores
Debido a las limitaciones inherentes del diodo de Shockley, su uso ha disminuido con el tiempo. Sin embargo, sus principios de funcionamiento han sido la base para el desarrollo de dispositivos más avanzados, como los tiristores.
Los tiristores, también conocidos como SCR (Silicon Controlled Rectifiers), se basan en la misma estructura de cuatro capas P-N-P-N que el diodo de Shockley. Sin embargo, los tiristores incluyen un tercer terminal (la compuerta) que puede usarse para controlar el estado de conducción del dispositivo. Esto hace que los tiristores sean mucho más versátiles y eficientes en comparación con los diodos de Shockley.
Al igual que el diodo de Shockley, los tiristores pueden manejar altas corrientes y altos voltajes, pero su capacidad para ser controlados de manera precisa hace que sean más adecuados para una variedad de aplicaciones, desde la regulación de la potencia en sistemas industriales hasta su uso en circuitos de protección de sobretensión.
Conclusión
El diodo de Shockley, aunque puede considerarse obsoleto en comparación con los dispositivos semiconductores modernos, desempeñó un papel crucial en la evolución de la tecnología de semiconductores. Su estructura y mecanismo de funcionamiento sirvió como base para el desarrollo de dispositivos más avanzados, como los tiristores.
Además, a pesar de sus limitaciones, el diodo de Shockley todavía tiene algunas aplicaciones en electrónica y tecnología de potencia. En esencia, su estudio ofrece una valiosa perspectiva sobre los fundamentos de la tecnología de semiconductores y su evolución hasta el presente.
En la era moderna, con dispositivos semiconductores más avanzados y eficientes, el legado del diodo de Shockley sigue siendo un testimonio del ingenio humano y su capacidad para innovar y mejorar continuamente la tecnología que nos rodea.
