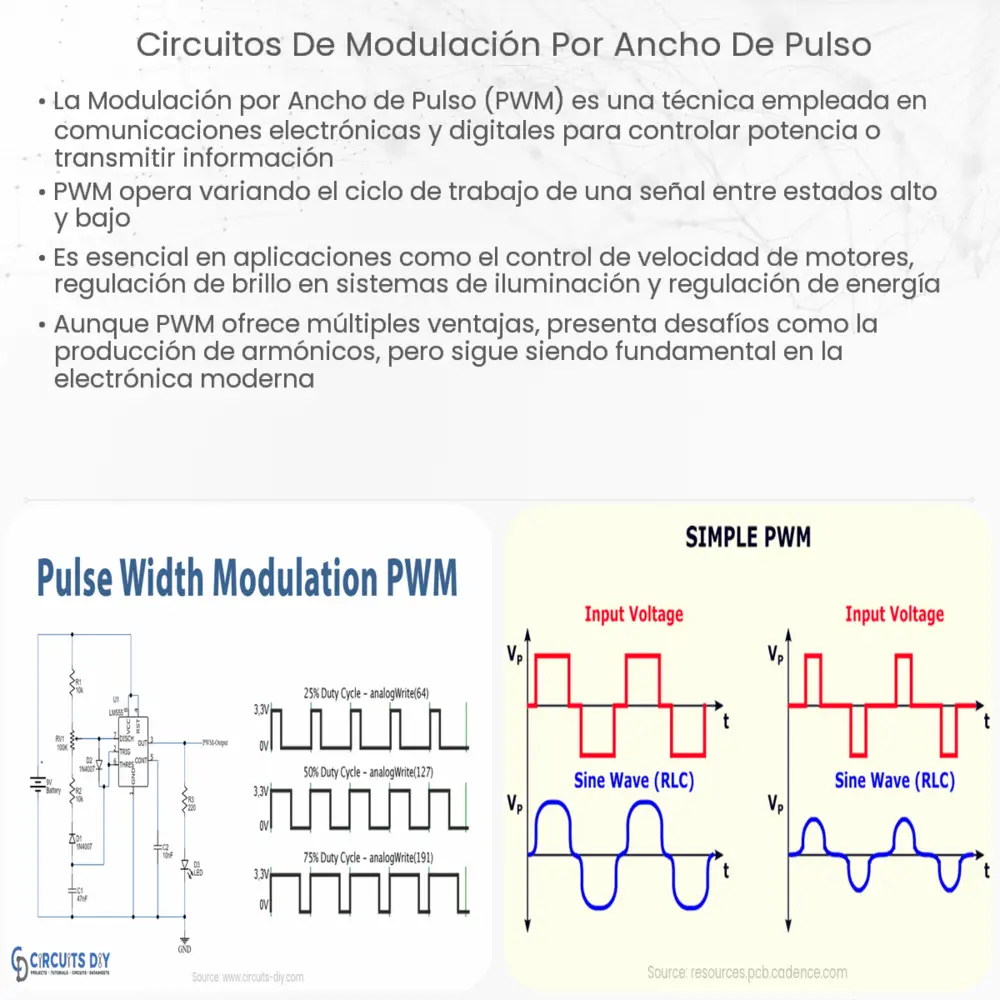

Introducción a los circuitos de modulación por ancho de pulso (PWM)
Los circuitos de modulación por ancho de pulso (PWM, por sus siglas en inglés) son una tecnología crucial en el mundo de la electrónica y la comunicación. Permiten controlar la energía proporcionada a dispositivos eléctricos y electrónicos, a la vez que mejoran la eficiencia y la precisión de los sistemas de control.
¿Qué es la modulación por ancho de pulso?
La modulación por ancho de pulso es una técnica que modifica la señal de entrada en términos de su ancho de pulso, es decir, modifica el ciclo de trabajo de una señal de onda cuadrada sin cambiar su frecuencia. Esto se realiza para transmitir información a través de un canal de comunicación o controlar la cantidad de energía enviada a una carga.
Funcionamiento del PWM
En una señal PWM, la señal de entrada se compara con una señal de referencia de alta frecuencia. En la mayoría de los casos, la señal de referencia es una onda de sierra, pero también se pueden usar otras formas de onda. La salida del comparador es una serie de pulsos cuya duración depende de la amplitud de la señal de entrada.
La señal de salida tiene un ancho de pulso que varía directamente con la amplitud de la señal de entrada. Cuando la señal de entrada es alta, el ancho de pulso de la señal de salida es largo. Y cuando la señal de entrada es baja, el ancho de pulso de la señal de salida es corto. Este ancho de pulso variable es la característica principal de los circuitos de modulación por ancho de pulso.
Componentes de un circuito PWM
- Comparador: Es el elemento central de un circuito PWM. Compara la señal de entrada con una señal de referencia y genera una señal de salida basada en esa comparación.
- Señal de referencia: Es una señal de onda de sierra u otra forma de onda utilizada para comparar con la señal de entrada.
- Señal de entrada: Es la señal que se desea modular en términos de ancho de pulso.
Estos son los aspectos fundamentales de los circuitos de modulación por ancho de pulso. A continuación, profundizaremos en sus aplicaciones y cómo estas tecnologías están revolucionando varias industrias.
Aplicaciones de los circuitos de modulación por ancho de pulso
Los circuitos PWM tienen una amplia gama de aplicaciones en varias industrias y tecnologías. Veamos algunas de las más comunes:
- Control de motores: En la industria de la automoción, los circuitos PWM se utilizan para controlar la velocidad de los motores eléctricos.
- Conversión de energía: Los circuitos PWM se utilizan en inversores y convertidores de energía para controlar la entrega de potencia a diferentes cargas.
- Control de iluminación: En sistemas de iluminación LED, se utiliza la tecnología PWM para controlar la intensidad de la luz.
- Telecomunicaciones: Los circuitos PWM se utilizan para codificar información en señales de telecomunicaciones.
Ventajas de los circuitos PWM
Los circuitos de modulación por ancho de pulso presentan varias ventajas que los hacen destacar en el mundo de la electrónica:
- Eficiencia energética: Al controlar la cantidad exacta de energía entregada a una carga, los circuitos PWM pueden mejorar la eficiencia energética de un sistema.
- Precisión: Los circuitos PWM proporcionan un control preciso sobre la energía entregada a una carga, lo que permite un control detallado de sistemas como motores y luces.
- Flexibilidad: Los circuitos PWM pueden ser fácilmente programables para adaptarse a diferentes necesidades y aplicaciones.
Conclusión
En resumen, los circuitos de modulación por ancho de pulso son una tecnología imprescindible en el campo de la electrónica y la comunicación. Su capacidad para controlar con precisión la energía proporcionada a las cargas y mejorar la eficiencia energética los convierte en una elección excelente para una variedad de aplicaciones, desde la industria del automóvil hasta la iluminación LED y las telecomunicaciones.
Con su gran potencial para impulsar la eficiencia y la precisión en un amplio espectro de aplicaciones, no hay duda de que la tecnología de modulación por ancho de pulso seguirá siendo relevante y avanzará con las futuras innovaciones en el campo de la electrónica y la comunicación.
