Descubre cómo funcionan las Bobinas de Rogowski, sus ventajas, desventajas y aplicaciones en la ingeniería eléctrica.
Introducción a las Bobinas de Rogowski
Las Bobinas de Rogowski, nombradas en honor al físico polaco Walter Rogowski, son dispositivos de medición de corriente eléctrica. Estos dispositivos se utilizan comúnmente en aplicaciones de ingeniería y ciencia eléctrica debido a su flexibilidad y eficacia en la medición de corrientes alternas (AC) y transitorias.
Principio de funcionamiento
El principio de funcionamiento de la bobina de Rogowski se basa en la ley de Faraday de la inducción electromagnética. Según esta ley, el cambio en el flujo magnético que atraviesa un circuito cerrado induce una corriente eléctrica en él.

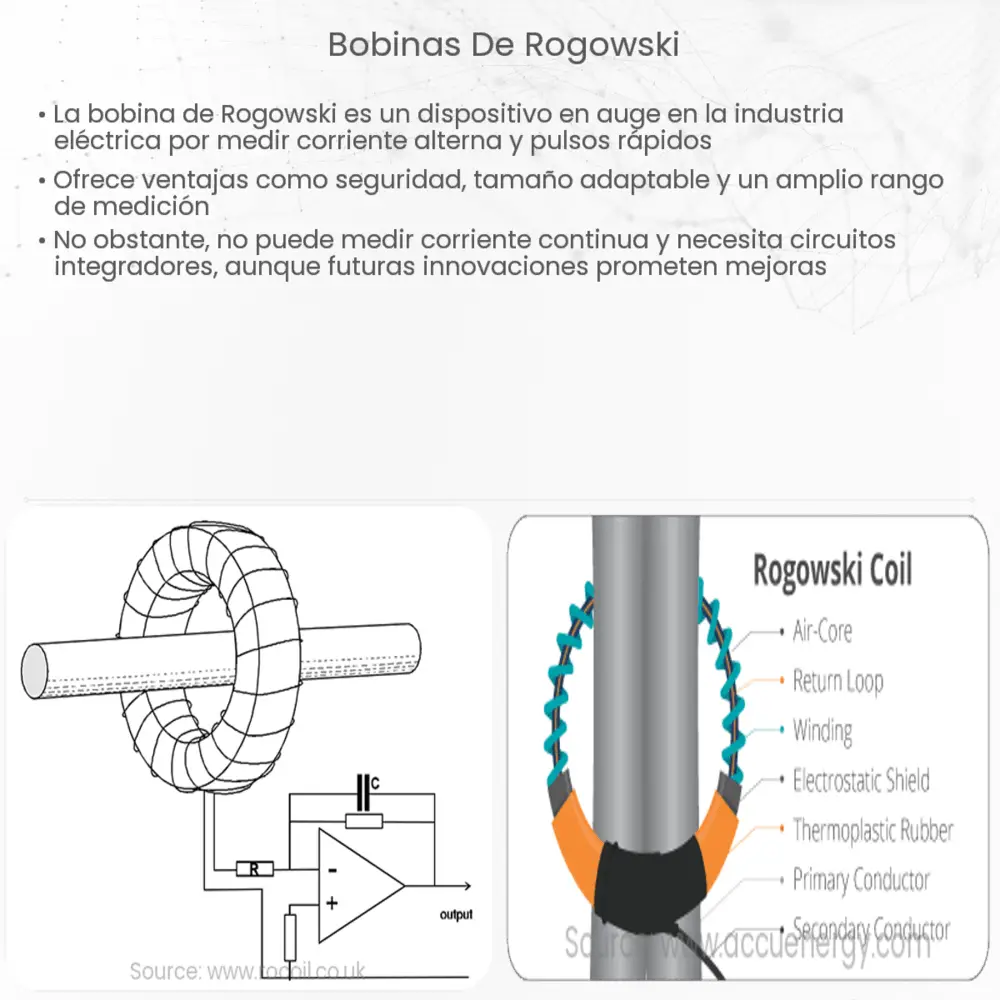

En el caso de la bobina de Rogowski, esta se coloca alrededor del conductor del que se desea medir la corriente. Dicho de otra manera, el conductor actúa como el núcleo de un transformador, y la bobina de Rogowski como su bobina secundaria.
- Al pasar corriente por el conductor, se genera un campo magnético a su alrededor.
- Este campo magnético cambia con el tiempo si la corriente que pasa por el conductor también cambia.
- Los cambios en el campo magnético inducen una corriente en la bobina de Rogowski.
Ventajas de las Bobinas de Rogowski
Las bobinas de Rogowski ofrecen diversas ventajas en comparación con otros métodos de medición de corriente. Estas ventajas las hacen ideales para una amplia gama de aplicaciones, incluyendo la medición de corrientes altas y transitorias, como en sistemas de potencia y equipos de pruebas de impulso.
- Flexibilidad: Las bobinas de Rogowski, a diferencia de los transformadores de corriente convencionales, no tienen un núcleo de hierro rígido. Esto las hace más flexibles y capaces de adaptarse a conductores de diferentes tamaños y formas.
- Seguridad: Dado que las bobinas de Rogowski están aisladas eléctricamente del conductor medido, ofrecen un alto grado de seguridad para el usuario.
- Amplitud de rango de medición: Las bobinas de Rogowski pueden medir corrientes desde microamperios hasta megaamperios, lo que permite un amplio rango de aplicaciones.
Desventajas de las Bobinas de Rogowski
A pesar de las ventajas, las bobinas de Rogowski también tienen algunas limitaciones. Por ejemplo:
- Sensibilidad a la posición: La posición de la bobina alrededor del conductor puede afectar las mediciones, por lo que se debe tener cuidado al instalar la bobina.
- Requieren electrónica adicional: Las bobinas de Rogowski proporcionan una señal de salida proporcional a la derivada de la corriente. Por lo tanto, necesitan un circuito integrador para obtener una medida proporcional a la corriente.
- Costo: Aunque los precios pueden variar, las bobinas de Rogowski pueden ser más caras que los transformadores de corriente tradicionales, especialmente en aplicaciones de baja corriente.
Aplicaciones de las Bobinas de Rogowski
Las bobinas de Rogowski se utilizan en una amplia variedad de aplicaciones, incluyendo:
- Medición de corrientes altas en sistemas de distribución de energía y equipos de prueba.
- Monitoreo de corriente en sistemas de protección de relés y equipos de conmutación.
- Medición de corrientes de pulso en investigación y desarrollo.
- Monitoreo de la calidad de la energía en redes eléctricas.
Conclusión
Las Bobinas de Rogowski han demostrado ser una valiosa herramienta para la medición precisa y segura de corrientes eléctricas, especialmente en el caso de corrientes altas y transitorias. A pesar de sus desventajas, como la sensibilidad a la posición y la necesidad de electrónica adicional, las ventajas que ofrecen, como su flexibilidad y amplio rango de medición, las convierten en una opción preferida para una variedad de aplicaciones en el campo de la ingeniería eléctrica y la ciencia. A medida que la tecnología continúa avanzando, es probable que veamos más mejoras y aplicaciones de las bobinas de Rogowski en el futuro.
