Descubre la antena Yagi-Uda: su estructura, funcionamiento, aplicaciones, ventajas y desventajas en el mundo de las telecomunicaciones.
Introducción a la Antena Yagi-Uda

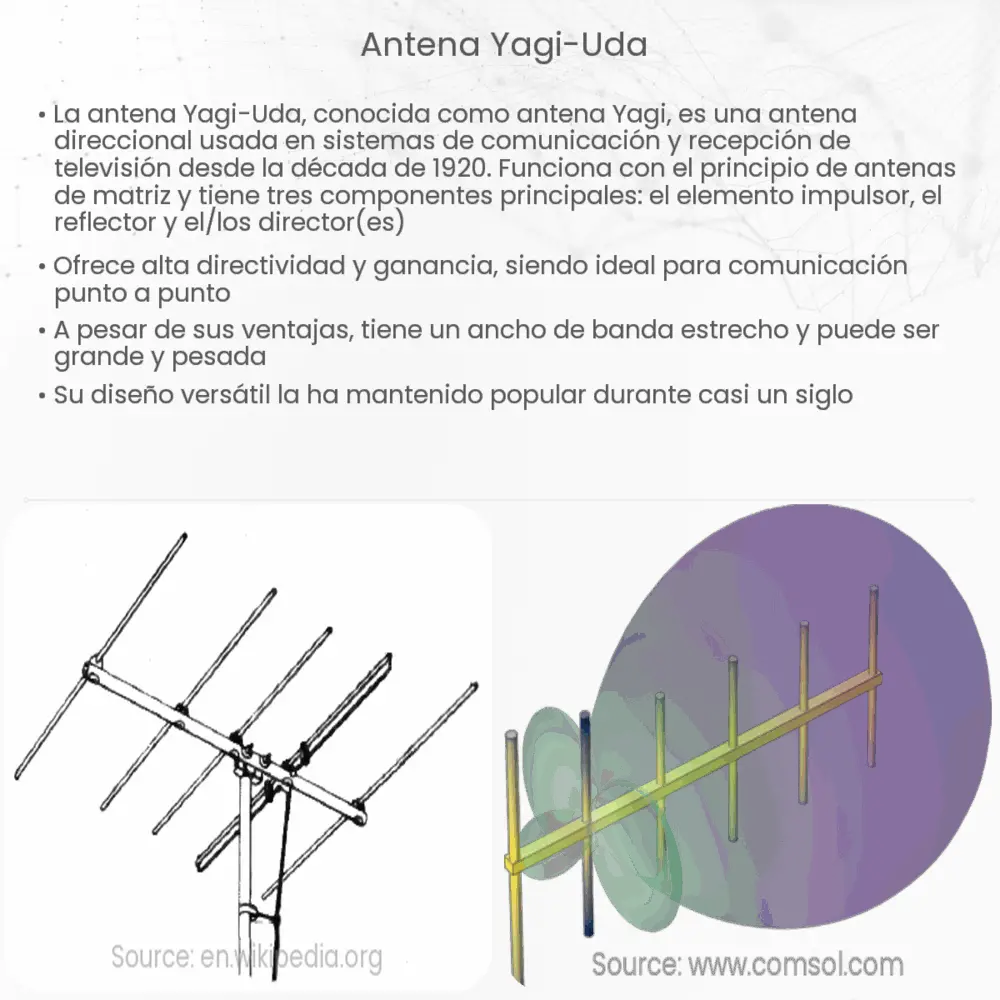

La antena Yagi-Uda, comúnmente conocida como antena Yagi, es una antena direccional que fue inventada en 1926 por los ingenieros japoneses Shintaro Uda y Hidetsugu Yagi. Esta antena, en su versión más común, consiste en varios elementos conductores, cada uno de los cuales es una longitud de metal (generalmente aluminio), montados paralelos en una línea o un arreglo sobre un soporte, llamado ‘boom’.
Estructura de la Antena Yagi-Uda
La antena Yagi-Uda tiene tres tipos principales de elementos, cada uno con una función específica:
- Elemento activo: También conocido como ‘radiador impulsado’, es el único elemento de la antena que está conectado directamente a la línea de transmisión (el cable coaxial o el guíaondas).
- Directores: Son elementos más cortos que el elemento activo. Estos se colocan delante del radiador y ayudan a concentrar la energía de la antena en una dirección específica.
- Reflectores: Son elementos más largos que el radiador y se colocan detrás de él. Estos reflejan la energía de radiofrecuencia que ha pasado el elemento activo, reforzando la radiación en la dirección deseada.
El número de directores en una antena Yagi puede variar enormemente, desde uno hasta muchos, y cuantos más directores se utilicen, más direccional será la antena.
Funcionamiento de la Antena Yagi-Uda
El funcionamiento de una antena Yagi-Uda se basa en el principio de radiación de ondas estacionarias. Cuando la corriente es alimentada al elemento activo (radiador impulsado), se generan ondas electromagnéticas. Los elementos director y reflector no están eléctricamente conectados a la fuente, pero sí afectan el patrón de radiación debido a la corriente inducida en ellos por el campo electromagnético generado por el elemento activo.
Estos elementos pasivos (director y reflector) trabajan en conjunto para aumentar la ganancia en la dirección deseada y minimizarla en las direcciones no deseadas. Esta propiedad de la antena Yagi-Uda la hace ideal para aplicaciones donde se necesita un patrón de radiación direccional, como en la comunicación punto a punto y en la recepción de televisión terrestre.
Aplicaciones de la Antena Yagi-Uda
Las antenas Yagi-Uda se utilizan en una amplia gama de aplicaciones en las que se requiere una antena direccional. Algunos de los usos más comunes incluyen:
- Televisión terrestre: Las antenas Yagi se han utilizado durante décadas para recibir señales de televisión terrestre debido a su habilidad para apuntar a una fuente de señal específica y minimizar las interferencias.
- Radioafición: Muchos entusiastas de la radio utilizan antenas Yagi debido a su capacidad para transmitir y recibir señales en direcciones específicas.
- Radar y vigilancia: Las antenas Yagi se utilizan en sistemas de radar y en aplicaciones de vigilancia para monitorear actividades específicas en una dirección determinada.
Ventajas y Desventajas de la Antena Yagi-Uda
Como cualquier tecnología, la antena Yagi-Uda tiene sus ventajas y desventajas. Algunas de las ventajas incluyen su alta ganancia, su dirección muy enfocada y su capacidad para operar en un amplio rango de frecuencias. Sin embargo, también tiene sus desventajas, como una banda de frecuencia relativamente estrecha y un diseño más complejo en comparación con las antenas dipolo simples.
Conclusión
La antena Yagi-Uda ha demostrado ser una herramienta invaluable en la industria de las telecomunicaciones desde su invención en la década de 1920. A pesar de su diseño más complejo en comparación con otros tipos de antenas, la Yagi-Uda ofrece un rendimiento direccional superior que ha permitido su uso en una amplia gama de aplicaciones, desde la transmisión de televisión hasta la radioafición y la vigilancia. Si bien hay ciertos desafíos asociados con su diseño y uso, los beneficios que ofrece la hacen una elección popular en muchos escenarios donde se requiere una antena direccional.
