Descubre qué es una antena dipolo, cómo funciona, sus diferentes tipos y aplicaciones en radiocomunicaciones y ciencia.
Introducción a la Antena Dipolo
En el mundo de las comunicaciones inalámbricas, la antena dipolo juega un papel fundamental. De hecho, es uno de los diseños más básicos y esenciales en la radiodifusión y la recepción de señales de radio. Pero, ¿qué es exactamente una antena dipolo y cómo funciona?
Definición de Antena Dipolo
Un dipolo es básicamente una antena que está dividida en dos partes. En términos más técnicos, es una antena que tiene dos elementos conductoras simétricas a lo largo de un eje, que transmiten o reciben ondas de radio.

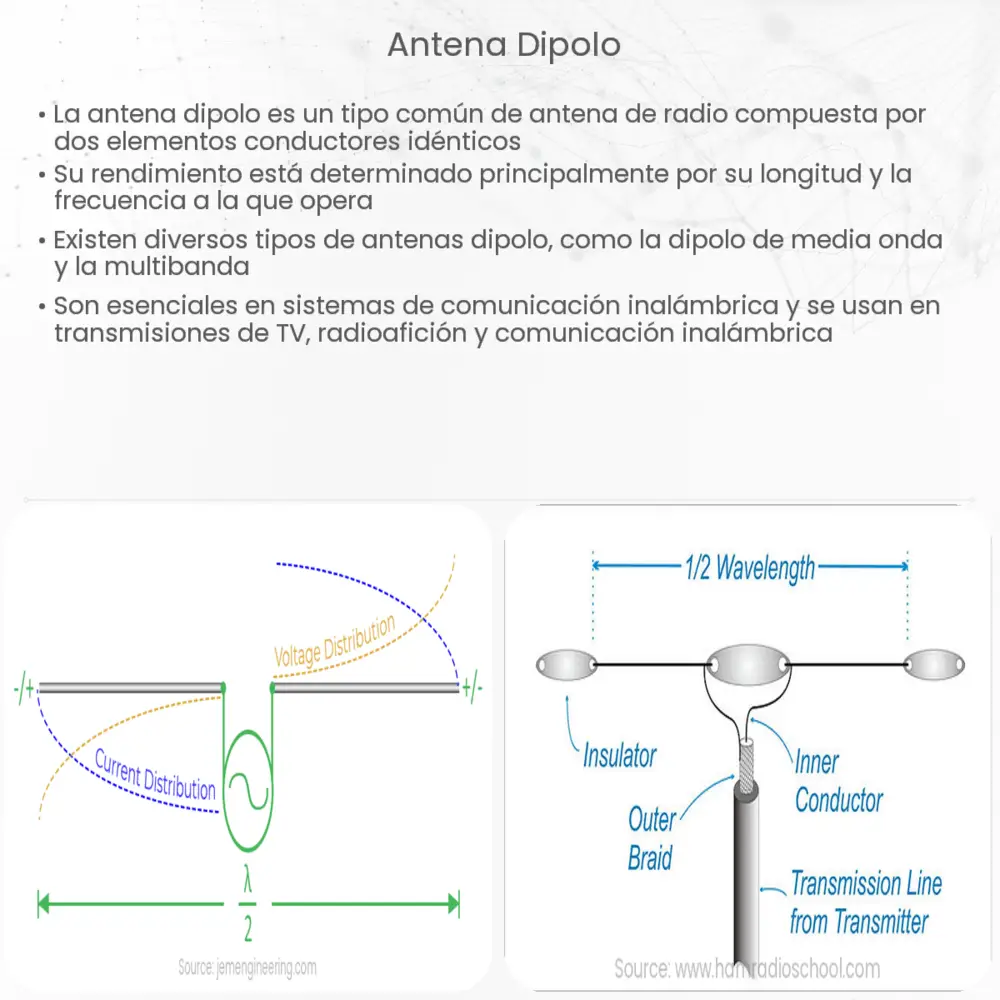

Estructura de una Antena Dipolo
La antena dipolo más común es la dipolo de media onda. En este tipo de antena, cada uno de los elementos conductoras es un cuarto de longitud de onda (λ/4). Por lo tanto, la longitud total de la antena es una media onda (λ/2).
Funcionamiento de una Antena Dipolo
Cuando una corriente eléctrica alterna pasa a través de una antena dipolo, produce ondas de radio que son irradiadas en todas las direcciones. De manera recíproca, cuando una onda de radio golpea una antena dipolo, induce una corriente en ella.
- Transmisión: En el caso de la transmisión, la señal de radiofrecuencia del transmisor se alimenta al dipolo, y éste irradia la energía en el espacio.
- Recepción: Para la recepción, la antena dipolo intercepta parte de la potencia de una onda de radio electromagnética para producir una pequeña corriente que luego es amplificada para su uso en un receptor de radio.
A pesar de su simplicidad, la antena dipolo tiene algunas características muy interesantes que la hacen particularmente útil para ciertas aplicaciones. Por ejemplo, tiene un patrón de radiación muy amplio, lo que significa que puede transmitir y recibir señales en una amplia variedad de direcciones. Además, es fácil de construir y usar, lo que la hace ideal para experimentos de radio aficionados y otras aplicaciones prácticas.
Tipos de Antenas Dipolo
Existen varios tipos de antenas dipolo, adaptadas para diferentes necesidades y aplicaciones:
- Dipolo de Media Onda: Este es el tipo de dipolo más simple y más comúnmente utilizado. Tiene una longitud total de media longitud de onda y está a menudo montado horizontalmente.
- Dipolo Plegado: Este tipo de antena tiene una sección adicional de cable que se pliega hacia atrás a lo largo de sí mismo, lo que resulta en una mayor banda ancha.
- Dipolo de Banda Ancha: Esta es una versión de la antena dipolo diseñada para operar eficientemente sobre un rango de frecuencias más amplio que el dipolo de media onda estándar.
Aplicaciones de las Antenas Dipolo
Las antenas dipolo son utilizadas en una gran variedad de aplicaciones. Algunos ejemplos notables incluyen:
- Radioaficionados: Muchos radioaficionados construyen sus propias antenas dipolo para experimentar con la propagación de las ondas de radio y para comunicarse con personas en todo el mundo.
- Televisión y Radio: Las antenas de dipolo son comúnmente utilizadas para la recepción de televisión y radio FM.
- Investigación científica: En el campo de la investigación, las antenas dipolo se utilizan para estudiar la ionosfera, los rayos cósmicos y otras áreas de la ciencia.
Conclusión
En conclusión, la antena dipolo es una herramienta esencial en el campo de la radiocomunicación. A pesar de su simplicidad, su versatilidad y eficiencia la hacen ideal para una gran cantidad de aplicaciones, desde la radiodifusión de TV y FM hasta la investigación científica y la comunicación entre radioaficionados. Su diseño permite una amplia radiación y recepción de señales, haciendo de ella un elemento crucial en el vasto ecosistema de las telecomunicaciones. La antena dipolo demuestra, sin lugar a dudas, que a veces las soluciones más sencillas pueden ser las más efectivas.
