Linearregler

Entdecken Sie die Funktion, Vorteile und Auswahlkriterien von Linearreglern in Elektronikschaltungen für stabile Spannungen.

Was ist ein Linearregler?

Ein Linearregler ist ein Typ von Spannungsregler, der häufig in elektronischen Schaltungen verwendet wird, um eine stabile und präzise Ausgangsspannung zu liefern. Seine Hauptfunktion besteht darin, die Höhe einer Eingangsspannung auf ein niedrigeres, stabiles Niveau zu reduzieren und dabei Schwankungen oder Rauschen, die oft in Stromversorgungssystemen auftreten, zu minimieren.

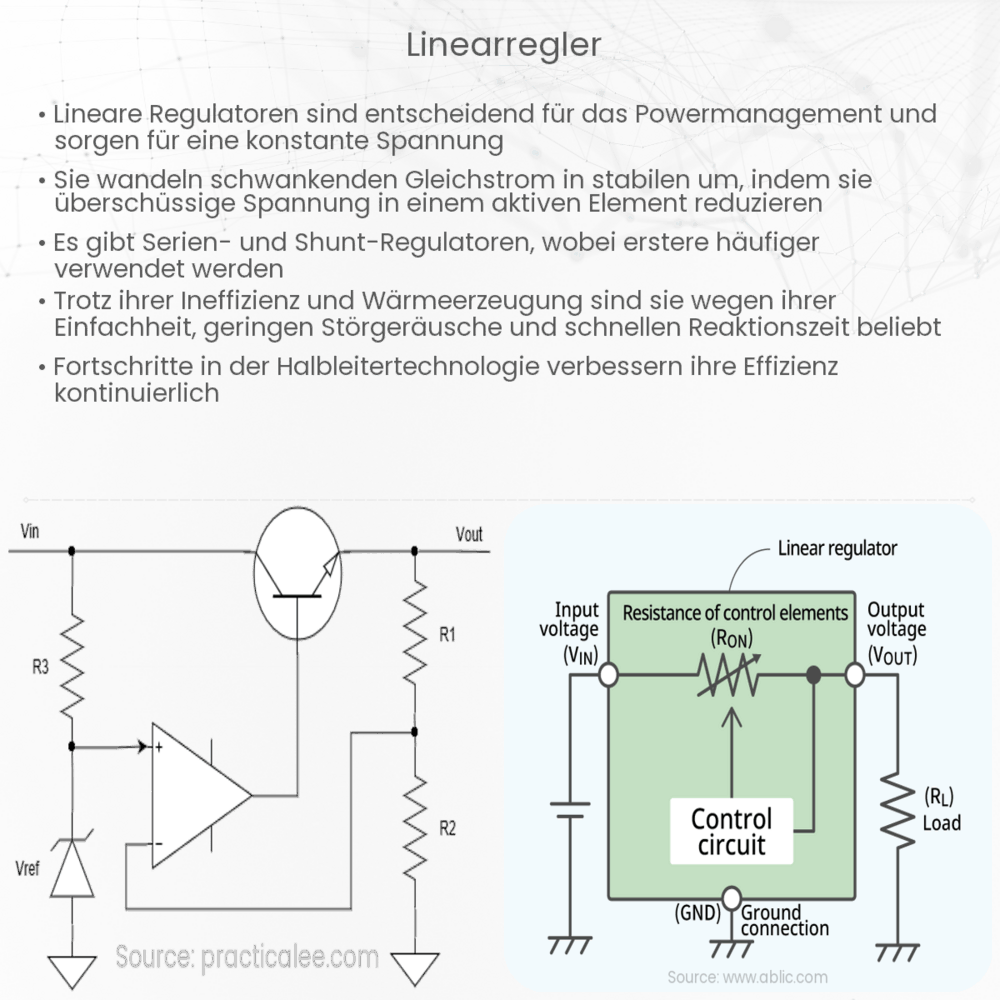

Funktionsweise eines Linearreglers

Das Herzstück eines Linearreglers ist ein passiver Spannungsregler, der über ein Regelungselement verfügt – typischerweise ein Transistor –, das als variabler Widerstand wirkt. Der Transistor passt seinen Widerstand kontinuierlich an, um die Ausgangsspannung gegenüber Veränderungen der Eingangsspannung oder der Last konstant zu halten.

• Referenzspannung: Zunächst erzeugt der Regler eine Referenzspannung, die als Vergleichsbasis für die Ausgangsspannung dient.
• Rückkopplung: Ein Rückkopplungsmechanismus misst die Ausgangsspannung und vergleicht sie mit der Referenzspannung.
• Regelung: Basierend auf dem Vergleichsergebnis erhöht oder verringert der Regler den Widerstand des Transistors, um die Ausgangsspannung zu korrigieren und sie an die Referenzspannung anzupassen.

Vorteile von Linearreglern

Linearregler sind wegen ihrer Einfachheit und der guten Rauschunterdrückung beliebt. Sie bieten eine hohe Genauigkeit und sind ideal für Anwendungen, bei denen eine konstante Spannung unabdingbar ist, wie bei der Stromversorgung von Sensoren und Präzisionsinstrumenten.

Nachteile von Linearreglern

Obwohl Linearregler viele Vorteile haben, sind sie nicht ideal für jede Anwendung. Sie sind weniger effizient als Schaltregler, besonders wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß ist. Dies führt zu einer höheren Wärmeentwicklung, was eine zusätzliche Kühlung erfordern kann.

Anwendungsbeispiele

Linearregler finden sich in einer Vielzahl von elektronischen Geräten. Hier sind einige Beispiele für ihre Anwendung:

1. Mobiltelefone und tragbare Elektronik, wo eine präzise Spannungsregelung für die Prozessor- und Speicherbausteine benötigt wird.
2. Audioverstärker, bei denen eine saubere und stabile Versorgungsspannung für die bestmögliche Klangqualität sorgt.
3. Industrielle Sensoren und Messinstrumente, die genaue Messungen durchführen.

Im nächsten Abschnitt werden wir uns die technischen Details und die Auswahlkriterien für Linearregler genauer ansehen.

Technische Details und Auswahlkriterien für Linearregler

Bei der Auswahl eines Linearreglers sind mehrere technische Parameter zu beachten, um sicherzustellen, dass er für die jeweilige Anwendung geeignet ist:

• Ausgangsspannung: Die Ausgangsspannung muss mit den Anforderungen der Schaltung übereinstimmen und eine hinreichende Stabilität für die Last bieten.
• Eingangsspannung: Die Eingangsspannung sollte immer höher als die gewünschte Ausgangsspannung sein, wobei die maximale Eingangsspannung die Spezifikation des Reglers nicht überschreiten darf.
• Ausgangsstrom: Der maximale Ausgangsstrom des Reglers muss höher sein als der Strom, den die Last erfordert.
• Wärmeableitung: Die beim Regulierungsprozess erzeugte Wärme muss effektiv abgeleitet werden, um eine Überhitzung zu vermeiden.
• Stabilität und Rauschunterdrückung: Ein guter Linearregler sollte eine stabile Ausgangsspannung ohne signifikantes Rauschen unter verschiedenen Lastbedingungen liefern können.

Darüber hinaus sollten Entwickler die Größe des Reglers, seine Antwortzeit auf Laständerungen und seine Toleranz gegenüber Temperaturschwankungen berücksichtigen.

Auswahl des richtigen Linearreglers

Die Auswahl des richtigen Linearreglers erfordert ein Verständnis der Anforderungen der Schaltung und des Endgeräts. Für empfindliche Analogschaltungen könnte ein Low-Dropout-Regler (LDO) aufgrund seiner niedrigen Eingangs-Ausgangsspannungsdifferenz und guten Rauschcharakteristik die beste Wahl sein. In Anwendungen, bei denen es auf maximale Effizienz ankommt, könnten Schaltregler oder eine Kombination aus Schalt- und Linearreglern sinnvoller sein.

Fazit

Linearregler sind ein grundlegender Baustein in der Elektronik, der für eine zuverlässige und präzise Spannungsversorgung sorgt. Obwohl sie nicht die Effizienz von Schaltreglern erreichen, zeichnen sie sich durch ihre Einfachheit und exzellente Rauschunterdrückung aus. Bei der Auswahl eines Linearreglers sollten Entwickler die spezifischen Anforderungen ihrer Anwendung, wie Ausgangsspannung, Strombedarf, Wärmeableitung und Rauschcharakteristik, sorgfältig prüfen. Mit dem richtigen Linearregler können Designer die Leistung und Zuverlässigkeit ihrer elektronischen Schaltungen maximieren, während sie die Herausforderungen im Zusammenhang mit Spannungsregelung effektiv meistern.
